PV Combiner Box: Komplett guide til komponenter og installasjon

For det første, hva er fotovoltaisk veikryss?

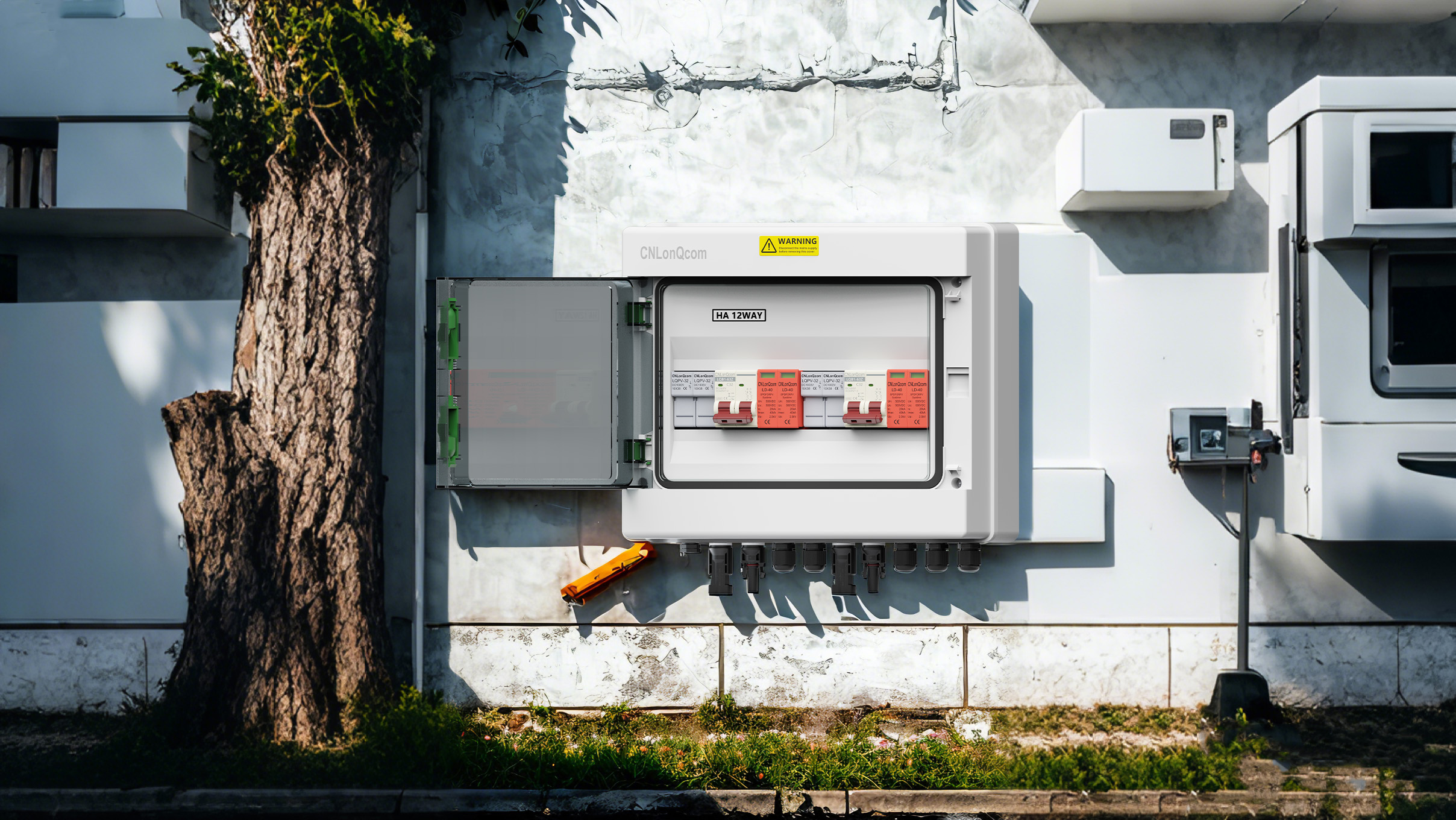

PV Combiner Box(PV Combiner Box) er det viktigste elektriske utstyret til solenergiproduksjonssystem, hovedsakelig brukt til sentralisert likestrøm av fotovoltaiske serier, og gir overstrøm, lynbeskyttelse og andre beskyttelsesfunksjoner for å sikre sikker og effektiv drift av kraftstasjonen.

For det andre, sammensetningen av fotovoltaisk veikryssboks

Kjernekomponenter:

Inngangsterminal: Koble til flere PV-moduler (for eksempel 6-16 PV-moduler, som hver støtter 10A-15A).

Sikringer/effektbrytere: Beskytt hver streng mot overstrømsskader (ofte DC1000V/20A -spesifikasjoner).

Lynbeskyttelsesmodul: SPD Surge Protector (40ka utladningskapasitet).

Hjelpedeler:

DC isolasjonsbryter: Nødskutt av kretsen.

Vanntette hus: IP65 beskyttelsesgrad, egnet for utemiljø.

For det tredje, installasjons- og ledningstrinn

1. Forberedelse før installasjon:

Bekreft installasjonsposisjonen (i nærheten av den solcelleanlegget og bort fra direkte sollys).

Kontroller bakketerminalen til beholderen (bakkemotstand ≤4Ω).

2. Kablingsprosess:

Gruppestrenginngang:

Koble den tilsvarende terminalen med polaritet (+/-) for å sikre at spenningen til hver terminal er konsistent.

Fest MC4 -kontakten for å forhindre virtuell oppvarming.

Utgangslutt:

Koble til DC-inngangsterminalen til omformeren (kabel-tverrsnittsareal ≥4mm²).

Lynbeskyttelsesgrunning:

SPD bakkekabel (≥6mm²) kobles til bakkelinjen.

3. Strømprøve:

Mål den åpne kretsspenningen (samsvarer med inverterinngangsområdet).

Sjekk om de intelligente overvåkningsdataene overføres riktig.

4. Forholdsregler

Sikkerhetsspesifikasjoner:

Bruk isolasjonshansker under drift. Ikke jobb med live.

Hvis DC -siden har en høyspenning (600V til 1500V), må du angi en advarselsetikett.

Vedlikeholdsforslag:

Rengjør boksen regelmessig og sjekk sikringsstatusen.

Test SPD -modulens effektivitet før tordenværssesongen.

Fem, valg av utvalg

Avhengig av størrelsen på kraftstasjonen:

Liten husholdning: 6-8 inngang, integrert grunnleggende beskyttelsesfunksjon.

Industriell og kommersiell kraftstasjon: 12-16, med intelligent overvåking og ekstern kommunikasjon.

Velg TUV/IEC-sertifiserte bussbokser, for eksempel CNLONQCOM-serieprodukter, for å sikre 25 års langsiktig beskyttelse!

Den fotovoltaiske veikryssboksen er "sikkerhetsknutepunktet" for kraftstasjonen, og riktig installasjon og vedlikehold kan forbedre kraftproduksjonseffektiviteten betydelig. Hvis du trenger spesifikke modellanbefalinger eller tekniske løsninger, kan du ta kontakt med CNLONQCOM!
