Omfattende guide til Solar PV -systemer: Fra arbeidsprinsipper til viktige komponenter

Solcelle -solcelleanlegg (PV) systemer vokser raskt over hele verden som en viktig ren energiløsning. Imidlertid er mange mennesker ukjent med hvordan de fungerer og sine kritiske komponenter. Denne artikkelen gir en dyptgående analyse av hvordan solcelle-PV-systemer er strukturert og opererer, med detaljerte forklaringer på nøkkelutstyr som kombinasjonsbokser, over/underspenningsbeskyttere, isolatorbrytere, solcellekontakter, sikringer og støpte kabinettbrytere (MCCB).

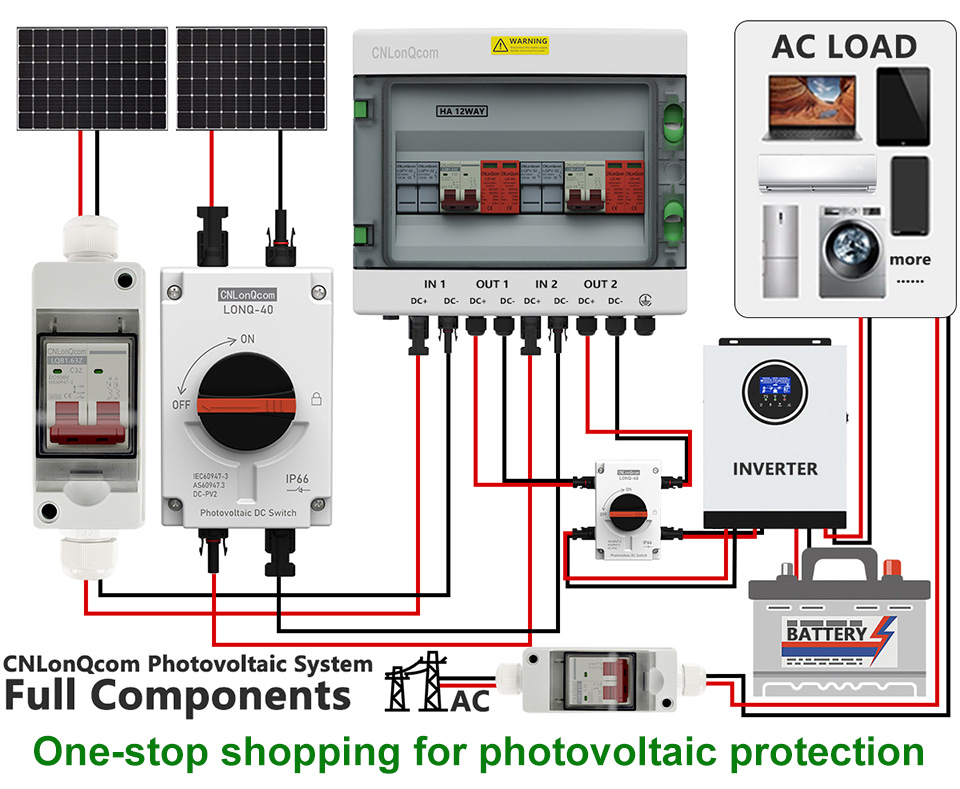

1. Hvordan er et Solar PV -system strukturert?

Kjernemålet med et Solar PV -system er å konvertere sollys til strøm og trygt levere det til nettet eller energilagring. Et komplett system inkluderer vanligvis følgende komponenter:

Solcellepaneler (PV -moduler) → Absorberer sollys og generer likestrøm (DC)

Combiner Box (LQX/LQTSerie) → kombinerer strømmer fra flere solcellepaneler

Omformer → konverterer DC til vekselstrøm (AC)

Distribusjons- og beskyttelsesenheter (sikringer, effektbrytere,Isolatorbrytereosv.) → Sikrer systemets sikkerhet

Energilagringssystem (valgfritt) → lagrer overflødig strøm (f.eks. Litiumbatterier)

Rutenett eller last → leverer strøm til hjem, bedrifter eller nettet

2. Hvordan fungerer et solcelleanlegg?

(1) Fotovoltaisk effekt og kraftproduksjon

Sollys slår solcellepaneler (PV -moduler), og silisium -halvledermaterialet absorberer fotoner, og genererer likestrøm (DC).

Et enkelt panel produserer typisk 30V-50V (DC), med strøm avhengig av sollysintensitet og paneleffektivitet.

(2) Gjeldende kombinasjon (Combiner Box)

Flere paneler er koblet i serie eller parallelt, og de kombinerte strømstrømmene til en PV -kombinasjonsboks for sentralisert styring.

Kombinerboksen inkluderer sikringer, overspenningsbeskyttelse (SPD) og nåværende overvåking for å forhindre overbelastning eller kortslutning.

(3) DC -strømfordeling og beskyttelse (sikringer, isolatorbrytere, MCCB)

Sikring (LQPV-32-serie): forhindrer overdreven strøm fra å skade utstyr.

Isolator Switch (LONQ-40-serien): Koble manuelt kretsløp for vedlikehold.

Molded Case Circuit Breaker (LQM1/M3 Series): gir overbelastning og kortslutningsbeskyttelse (f.eks. 1000V DC-klassifisert MCCB).

(4) Omformeringskonvertering (DC → AC)

DC -strøm kommer inn i omformeren, og konverterer den til 220V/380V AC for husholdning eller industriell bruk.

Rutenettbundne systemer gir overflødig strøm tilbake til nettet, mens systemer utenfor nettet lagrer det i batterier.

(5) Over/underspenningsbeskyttelse (AVP 2P/4P-serie)

Når nettspenningen svinger, kutter over/underspenningsbeskytteren automatisk av strømmen for å forhindre skader på utstyret.

(6) Kabling og tilkoblinger (solkontakter)

MC4 Solar Connectors er bransjestandarden, og sikrer vanntett, korrosjonsbestandig og høystrømoverføring (f.eks. 30A/1000V).

3. Nøkkelkomponenter i et solcellep -system

(1) PV Combiner Box

Funksjon: Kombinerer flere solcellepanelstrenger og gir beskyttelse.

Nøkkelkomponenter:

Sikringer (overstrømsbeskyttelse)

Overspenningsvern(SPD) (Lynbeskyttelse)

Nåværende/spenningsovervåking (valgfri smarte funksjoner)

(2) Over/underspenningsbeskytter (OVP/UVP)

Funksjon: Overvåker nettspenning og koble fra strømmen hvis spenningen er for høy (> 270V AC) eller for lav (<170V AC).

(3) DC isolatorbryter

Funksjon: Koble fra DC -kretsløp manuelt for sikker vedlikehold.

Vanlige typer:

Roterende isolatorbrytere (egnet for utendørs bruk)

Isolatorer av effektbryter-type (med integrert beskyttelse)

(4) Solekontakter (MC4 Standard)

Viktige funksjoner:

Vanntett, UV-resistent, høye temperaturtoleranse

Rangert strøm: 30A

Nominell spenning: 1000V DC

(5) PV sikringer (GPV/GR -serie)

Funksjon: Beskytter PV -matriser mot kortslutning og overbelastning.

Forskjeller fra standard sikringer:

Høyspenningsvurdering (DC 1000V+)

Høy bruddkapasitet (kan avbryte store feilstrømmer)

(6) Molded Case Circuit Breaker (MCCB for solenergi)

Funksjon: Gir overbelastning og kortslutningsbeskyttelse for DC-systemer.

Typiske spesifikasjoner:

Nominell spenning: DC 1000V

Rangert strøm: 32A-250A

4. Applikasjoner av Solar PV -systemer

Residential Rooftop Solar (5KW-10KW, med lagring)

Kommersielle og industrielle PV-planter (50kW-1MW, rutenett bundet)

Solsystemer utenfor nettet (eksterne områder, batteribasert)

Agrivoltaics (Solar + Agriculture Integration)

5. Fremtidige trender: Smartere og mer effektive solsystemer

Smart overvåking: sporing av sanntid via mobilapper (f.eks. Power Generation, Feill Alerts).

Solar + lagringsintegrasjon: Hybridsystemer som Tesla Powerwall.

Mikroinvertere: Optimaliserer hvert panel individuelt for høyere effektivitet.

Konklusjon

Solar PV -systemer opererer gjennom prosessen med PV -moduler → Combiner Box → Omformer → Strømfordeling → Rutenett/lagring, med kritiske komponenter som kombinerbokser, sikringer, isolatorbrytere, kontakter og MCCB -er som sikrer effektiv, sikker og stabil ytelse.

Hvis du vurderer en solinstallasjon, velger du CNLONQCOM PV-komponenter av høy kvalitet + profesjonelle beskyttelsesenheter for å maksimere systemets levetid og kraftproduksjonseffektivitet!

🔋 La oss diskutere: Hvilket aspekt av solcellep -systemer interesserer deg mest?
