Analyse av forskjeller og fordeler/ulemper mellom AC -effektbrytere og DC -effektbrytere

I. Viktige forskjeller mellom AC- og DC -effektbrytere

1.

AC -effektbrytere:

AC-strømmen har flere nullkryssingspunkter per sekund (f.eks. 50Hz AC krysser null 100 ganger per sekund), slik at buer kan slukke naturlig.

Vanlige typer inkluderer luftbrytere, oljekretsbrytere og SF6-brytere, som utnytter null kryssing for rask bueavbrudd.

DC -effektbrytere:

DC har ingen naturlig nullkryssing, noe som gjør ARC-undertrykkelse mer utfordrende.

Vanlige lysbue -slukkingsteknikker inkluderer:

Magnetisk utblåsning (ved hjelp av magnetiske felt for å strekke og avkjøle buen)

Gassbasert bue-slukking (f.eks. SF6)

Solid-state-bytte (f.eks. IGBT/MOSFET-baserte hybridbrytere)

2. Strukturell design

AC -effektbrytere:

Relativt enkel struktur, lavere kostnader.

Bruk vanligvis mekaniske kontakter + lysbue.

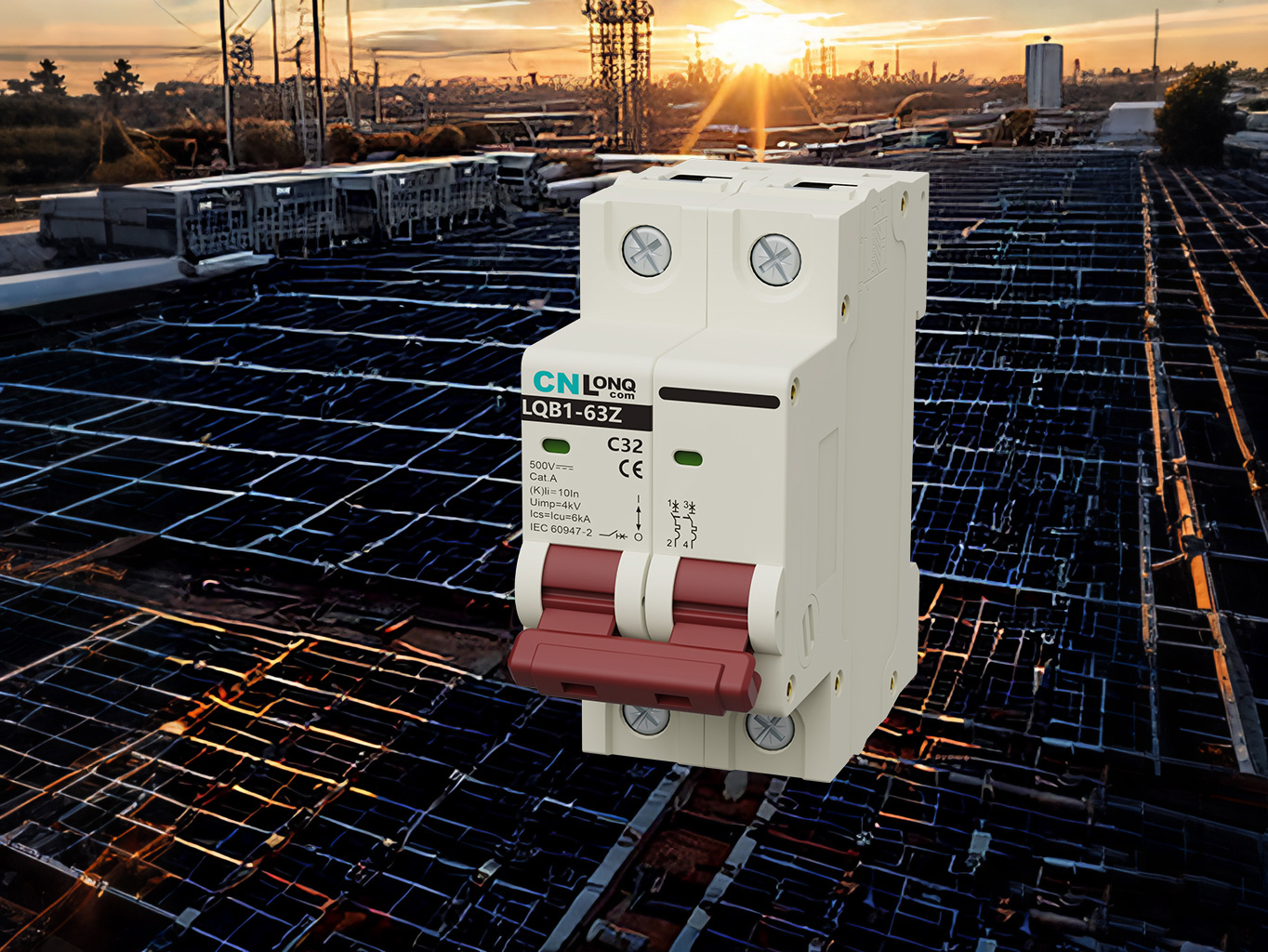

DC -effektbrytere:

Krever sterkere bueundertrykkelse, noe som fører til mer komplekse design (f.eks. Magnetiske spoler, spesialiserte bue -renner).

Høyspent DC-systemer (f.eks. Solfarmer, HVDC-overføring) bruker ofte hybridbrytere (mekaniske brytere + halvlederbrytere).

3. Spenningsvurderinger og bruddkapasitet

AC -effektbrytere:

Brukt i lavspent (f.eks. 220V bolig) til høyspenning (f.eks. 110 kV rutenett) applikasjoner.

Brytekapasitet målt i Ka (kiloamperer), for eksempel husholdningsbrytere vanligvis 6KA - 10Ka.

DC -effektbrytere:

Først og fremst for lav- til middels spenningssystemer (f.eks. 12V- 1500V i sol/EV-applikasjoner).

Brytekapasitet er mer kritisk på grunn av vedvarende lysbue, og krever spesialiserte design.

4. Søknadsscenarier

Strømbryter Typiske applikasjoner

AC Circuit Breakers Residential/Industrial Power Distribution, Commercial Grids

DC -effektbrytere Solar PV -systemer, batterilagring, EV -lading, jernbanetransport (f.eks. Metro kraft)

Iii. Fordeler og ulemper sammenligning

1. Fordeler med AC -effektbrytere

✅ Lavere kostnader: enklere konstruksjon reduserer produksjons- og vedlikeholdsutgifter.

✅ moden teknologi: Standardiserte design på grunn av utbredt AC -nettbruk.

✅ Enklere lysbue som slukker: naturlig null kryssing sikrer pålitelig drift.

2. Ulemper ved vekselstrømbrytere

❌ kan ikke brukes i DC -kretsløp: kan ikke avbryte DC -buer, og utgjør brannrisiko.

3. Fordeler med DC -effektbrytere

✅ Designet for DC -systemer: Effektiv bueundertrykkelse for sikker drift.

✅ Viktig for fornybar energi: Kritisk i sol-, lagrings- og EV -lading.

✅ Høy pålitelighet: Avanserte slukningsmetoder sikrer beskyttelse.

4. Ulemper med DC -effektbrytere

❌ Høyere kostnader: Komplekse design gjør dem til 2–5 ganger dyrere enn AC -brytere.

❌ Teknologisk krevende: høystrøm DC-brytere (f.eks. HVDC) krever avanserte materialer.

IV. Hvordan velge mellom AC- og DC -effektbrytere?

Nåværende type:

AC Power (husholdning/industri) → AC -effektbryter

DC Power (Solar/Battery/EV) → DC -effektbryter

Brytekapasitet:

DC-systemer trenger høyere rangerte brytere (f.eks. 1000V/20A for solenergi).

Sertifiseringer:

AC Breakers: Overhold IEC 60898 (bolig) eller IEC 60947 (industri).

DC Breakers: Møt UL 489B eller IEC 60947-2-standarder.

V. Fremtidige trender

Hybridbrytere: Kombinasjon av mekanisk og solid-state-bytte for bedre DC-ytelse.

Smarte funksjoner: Integrert overvåking for fjernkontroll (f.eks. Smarte PV -brytere).

Høyt spenningsstøtte: Fremme HVDC Breaker-teknologi for nettbaserte applikasjoner.

Konklusjon

AC- og DC -effektbrytere skiller seg betydelig på grunn av arten av strømningene de håndterer. AC-brytere dominerer tradisjonelle nett på grunn av deres kostnadseffektivitet og pålitelighet, mens DC-brytere er uunnværlige i fornybar energisystemer til tross for deres høyere kostnader. Å velge riktig type er avgjørende for å sikre elektrisk sikkerhet og systemstabilitet.
