PV -frakoblingsbryter: "Safety Guardian" for solsystemer - en komplett guide

I. Definisjon og funksjon av PV -koblingsbrytere

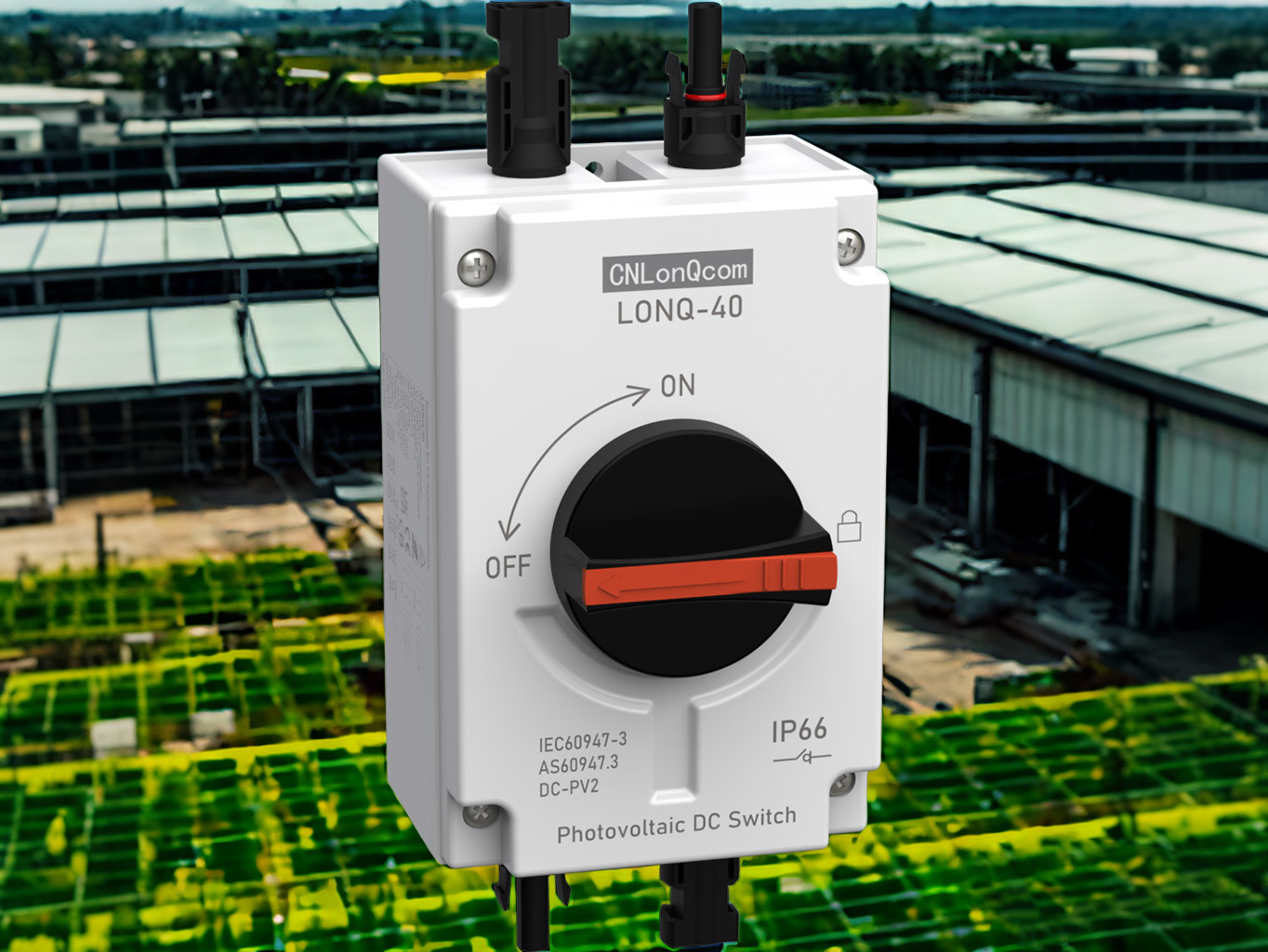

En PV -frakoblingsbryter er en sikkerhetsbryter som er spesielt designet for DC -kretser i solenergisystemer.     Det tjener to primære funksjoner: elektrisk isolasjon og nødstilling, og fungerer som "nødbrems" av et PV -system for å sikre absolutt sikkerhet under vedlikehold eller feil.

Kjernefunksjoner

Fysisk isolasjon: Gir et synlig bruddpunkt for å sikre ingen strømstrømmer under vedlikehold.

Overbelastningsbeskyttelse: Noen modeller integrerer sikringer for å forhindre skader på kortslutning.

Systemsegmentering: tillater selektiv frakobling av individuelle strenger uten å påvirke hele systemet.

Hvorfor må solsystemer bruke dedikerte frakoblingsbrytere?

✔ Standard AC -brytere kan ikke avbryte DC -buer (farlig!).

✔ er i samsvar med internasjonale sikkerhetsstandarder (f.eks. NEC 690.17).

✔ forhindrer omvendt strøm fra å skade komponenter.

Ii.     Kjerneroller for PV -koblingsbrytere

1. Sikkerhetsisolasjon (primærformål)

Vedlikeholdssikkerhet: gir et klart fysisk bruddpunkt når du betjener omformere eller ledninger.

Nødavstengning: Kutter raskt av høy DC -spenning i tilfelle brann, lyn, etc.

Omvendt strømbeskyttelse: forhindrer omformere fra å mate strøm tilbake til paneler om natten.

2. Overbelastningsbeskyttelse (forbedrede funksjoner)

Beskyttelsestype implementeringseffektivitet

Kortslutningsbeskyttelse innebygd DC-sikring avbryter feilstrømmen (opptil 1000VDC/20Ka).

Overstrømsbeskyttelse Termomagnetisk turmekanisme forhindrer overoppheting av kabel/branner.

Arc Fault Protection Fast-Breaking Design (<3MS) er i samsvar med UL1699B ARC FAULT-standarder.

3. Systemadministrasjon

Strengspesifikk kontroll: Store planter kan håndtere seksjoner (f.eks. 1 bryter per 10 strenger).

Status synlighet: Mekanisk indikatorvindu (noen med LED -lys) viser av/på tilstand.

Iii.     Typer og valg av PV -koblingsbrytere

1. ved struktur

Type funksjoner

Manuell håndtak Type Mekanisk håndtak + synlig bruddpunkt, lave kostnader.    Residential/Small Commercial Systems.

Lastbruddstype kan avbryte belastningsstrøm (krever lysbue).    Middels skala PV-matriser.

Sikringskombinasjonstype Integrert DC-sikring, dobbelt purpose design.    Høye kortslutningsstrømsscenarier.

2. ved spenningsvurdering

600VDC Class: Standard for Residential Systems (Kina/Europa).

1000VDC -klasse: Store solfarmer (U.S. NEC -krav).

1500VDC-klasse: Neste generasjons ultra-høyspenningssystemer (kostnadseffektiv).

IV. Hvordan velge en PV -koblingsbryter?

1. Sjekk sertifiseringer

Nord -Amerika: UL 98B, NEC 690.17.

Europa: IEC 60947-3, VDE 0660.

2. Nøkkelparametere

Nominell spenning ≥ System Maks spenning (20% margin).

Brytekapasitet ≥ Forventet kortslutningsstrøm.

Beskyttelsesvurdering: IP65+ for utendørs bruk.

V. Installasjons- og vedlikeholdstips

1. Installasjonssted

Obligatorisk: Innen 1 meter fra Inverter DC -inngang (NEC -krav).

Anbefalt: Ved Combiner Box Output.

2. Vedlikehold

Kontroller kontaktoksidasjon hver 6. måned.

Testbruddhastighet årlig.

Inspiser jordingsmotstanden før tordenværssesongen.

Konklusjon: Sikkerhet først, isolasjon er nøkkelen!

Selv om små, er PV -frakoblingsbrytere den siste forsvarslinjen for personlig sikkerhet.     Med økningen av 1500V-systemer og smarte PV, utvikler neste generasjons brytere seg mot høyere spenning, raskere brudd og IoT-integrasjon.
