Den kritiske rollen til Surge Protective Devices (SPDS) i PV Combiner Boxes: Selection Guide and Best Practices

Innledning: Den sårbare kjernen i PV -matriser

PV -kombinasjonsbokser fungerer som nervesystemet til solkraftverk, og samler flere DC -strengutganger før de mater dem til omformere. Disse kritiske nodene blir stadig utsatt for trusler fra lynnedslag og elektriske bølger som kan lamme hele PV -systemer. SPD-er av høykvalitets Surge Protective Devices (SPDS) fungerer som den første forsvarslinjen, ivaretar utstyr til en verdi av hundretusener av dollar.

Kapittel 1: Hvorfor SPD -er er viktige for PV -systemer

1.1 Unike sårbarheter for PV -matriser

Konstant eksponering: Tak- og bakkemonterte systemer blir naturlig utsatt for atmosfæriske utslipp.

DC-kretsrisiko: I motsetning til AC-systemer, mangler DC-buer naturlige nullkryssingspunkter, noe som gjør overspenningshendelser mer farlige.

Sensitiv elektronikk: Komponenter i moderne omformere kan bli skadet av spenninger bare 20% over den nominelle verdien.

1.2 Konsekvenser av mangelfull beskyttelse

Umiddelbar skade: 72% av inverterfeilene kan spores tilbake til spenningsbølger (SolarEdge 2023 -rapporten).

Skjult nedbrytning: Gjentatte mindre bølger kan redusere modulens levetid med opptil 30%.

Brannrisiko: DC ARC-feil utgjør 43% av solrelaterte branner (NFPA 2022-data).

Kapittel 2: Nøkkelhensyn for SPD -valg i PV -applikasjoner

2.1 Kritiske ytelsesparametere

Nominell spenning: ≥1,2 ganger systemets maksimale spenning (per IEC 61643-31).

Nominell utladningsstrøm (IN): ≥20KA for SPD -er av type 1 (per UL 1449, 4. utgave).

Maksimal utladningsstrøm (IMAX): ≥40ka (per IEC 61643-11).

Responstid: <25 nanosekunder (per EN 50539-11).

Driftstemperatur: -40 ° C til +85 ° C (per UL 96a).

2.2 SPD -typer for forskjellige applikasjoner

Type 1 (klasse I): For steder med direkte lynnedslagsrisiko (f.eks. Takssystemer).

Type 2 (klasse II): For sekundær beskyttelse (f.eks. Kommersielle bakkemonterte systemer).

Kombinert type 1+2: Ideell for store planter.

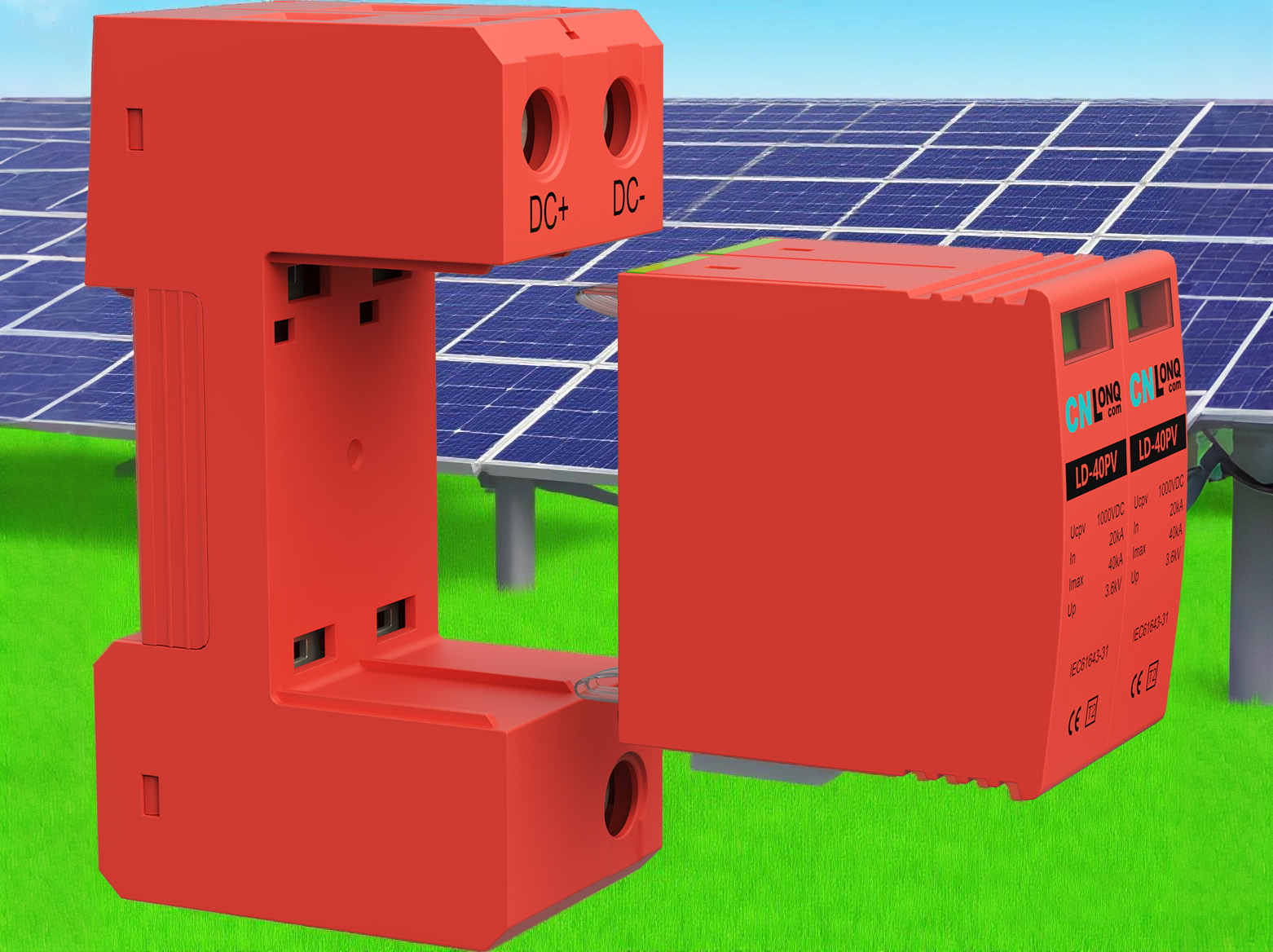

DC-spesifikke modeller: designet for PV-applikasjoner med polaritetsmarkeringer.

Kapittel 3: Beste praksis for installasjon

3.1 Strategisk plassering

Obligatoriske installasjonspoeng:

Combiner Box Input Terminals (per streng).

Oppstrøms DC -frakoblinger.

Inverter DC inngangsterminaler.

Anbefalt ytterligere beskyttelsespoeng:

Sub-array Combiners.

Langs lange kabelkjøringer (> 30 meter).

3.2 Kablingsstandarder

Lederstørrelse: Minimum 6 mm² kobber (for 20 ka SPDs).

Stielengde: Hold SPD -tilkoblinger <0,5 meter.

Jordingskrav: Bruk dedikerte jordingsleder (≥10 mm²).

Tilkoblingstopologi: Stjernekonfigurasjon for å unngå bakkeløkker.

Kapittel 4: Vedlikeholds- og erstatningskriterier

4.1 Forebyggende vedlikehold

Kvartalsvise sjekker:

Inspiser statusindikatorvinduer (grønt/rødt).

Utfør infrarød termografi (temperaturøkning <15K).

Rekord Lightning Strike Tellers (hvis utstyrt).

Årlige tester:

Isolasjonsmotstandstest (> 1 MΩ).

Måling av bakkemotstand (<10 Ω).

Rest spenningstest av fagpersoner.

4.2 Retningslinjer for utskifting

Umiddelbar erstatning utløser:

Synlig fysisk skade (sprekker, brennmerker).

Statusindikator blir rød.

Lightning Strike Count overstiger nominell verdi.

Mislykkede ytelsestester.

Anbefalte erstatningsintervaller:

Kystområder: 5 år.

Soner med høy lys: 7 år.

Standardregioner: 10 år.

Kapittel 5: Vanlige misoppfatninger og ekspertanbefalinger

5.1 Typiske misforståelser

Myte: "Lynestenger eliminerer behovet for SPD -er."

Fakta: Lynestenger beskytter bare mot direkte streik, ikke induserte bølger.

Kostnadsfelle: Bruke ikke-PV-spesifikke AC SPD-er.

Konsekvens: Manglende evne til å avbryte DC Følg strømmer.

5.2 Ekspertråd

Vedta en tre-lags beskyttelsesarkitektur: SPD-er ved matrisen, kombineringsboksen og omformernivåene.

Velg modeller med eksterne signalkontakter for integrasjon med overvåkningssystemer.

For 1500V -systemer må du bekrefte SPDs DC -bruddkapasitet.

Revurdere eksisterende SPD-kapasitet under systemutvidelser.

Når PV-systemspenningene stiger til 1500V, utvikler neste generasjons SPD-teknologi seg med tre viktige trender: høyere energiabsorpsjon (opptil 100KA), smartere advarselsfunksjoner (IoT-aktivert overvåking) og mer kompakte modulære design. Valg av produkter sertifisert av TUV Rheinland for PV-applikasjoner og følger IEC 62305-standarder for systemnivåbeskyttelse sikrer at PV-anlegg tåler lynnedslag gjennom hele sin 25-årige levetid. Husk: I PV-sikkerhet er ikke høykvalitets bølgebeskyttelse en utgift-det er den mest kostnadseffektive investeringsinvesteringen.
