Forstå strømbrytere med støpt hus (MCCBs): "Vogtene" for elektrisk kretssikkerhet

I lavspente kraftdistribusjonssystemer er det en nøkkelanordning som ivaretar kretssikkerheten - denStrømbryter for støpt hus(MCCB). I motsetning til store motorer som opererer med et brøl eller presisjonsinstrumenter som tiltrekker seg oppmerksomhet, har MCCB blitt en uunnværlig "sikkerhetsvakt" i scenarier som industriell produksjon, bygging av elektriske systemer og nye energiapplikasjoner, takket være dens sterke beskyttelsesevner og brede tilpasningsevne. I dag skal vi utforske denne enheten fra flere dimensjoner for å avdekke hemmelighetene til hvordan den beskytter kretssikkerheten.

I. Bli kjent med MCCB-er: Hva er de, og hva gjør dem annerledes?

I hovedsak er en MCCB en beskyttende elektrisk enhet som brukes i lavspente kraftdistribusjonssystemer, med sin kjernerolle som "vokter" for kretssikkerhet. Strukturelt består den hovedsakelig av isolerte plastkapsler med høy styrke, ledende kontakter og utløserenheter. Det isolerte kabinettet beskytter ikke bare interne komponenter mot ekstern interferens, men forhindrer også effektivt fare for elektrisk støt.

Mange mennesker forveksler MCCB-er med de mer vanlige miniatyrbrytere (MCB-er), men det er betydelige forskjeller mellom de to. Sammenlignet med MCB-er har MCCB-er en høyere nominell strøm (vanligvis fra 63A til 1600A) og sterkere brytekapasitet, noe som gjør dem i stand til å håndtere elektriske scenarier med høy effekt. For eksempel brukes MCB-er ofte i husholdningsuttak og belysningskretser, mens MCCB-er er mer avhengige av for å beskytte motorer i fabrikkverksteder og hovedstrømfordelingskretser i store bygninger.

II. Avduking av kjernefunksjoner: Hvordan beskytter MCCB-er kretssikkerhet?

Kjerneverdien til MCCB-er ligger i "beskyttelse", som kan deles inn i tre nøkkelfunksjoner for å motvirke kretsfeilrisiko fra forskjellige dimensjoner.

Først er overbelastningsbeskyttelse. Når strømmen i en krets kontinuerlig overskrider merkestrømmen til strømbryteren - for eksempel når flere enheter i en fabrikk starter samtidig, noe som forårsaker for stor belastning - varmes bimetallstripen inne i bryteren opp og deformeres på grunn av den termiske effekten av strømmen. Dette utløser deretter utløsningsmekanismen for raskt å kutte av kretsen. Denne prosessen forhindrer effektivt at isolasjonslaget av ledninger brennes på grunn av langvarig overoppheting, og stopper branner ved kilden.

For det andre er kortslutningsbeskyttelse. En kortslutning er en av de farligste feilene i en krets. Når det oppstår, kan den plutselige bølgen av massiv strøm brenne ut utstyr og til og med forårsake eksplosjoner. På dette tidspunktet kommer den elektromagnetiske utløsningsenheten til MCCB inn i bildet: den sterke elektromagnetiske kraften som genereres av den store strømmen tiltrekker seg raskt jernkjernen, og driver utløsningsmekanismen til å kutte av kretsen på millisekunder - som en "nødbrems" for kretsen - og minimerer feiltap i størst grad.

I tillegg, avhengig av behovene til ulike applikasjonsscenarier, kan MCCB-er utstyres med ekstra beskyttelsesfunksjoner. For eksempel, ved å legge til en reststrømsmodul muliggjør lekkasjebeskyttelse for å forhindre elektriske støt; installasjon av en overspennings-/underspenningsbeskyttelsesmodul sikrer presisjonsutstyr mot skade forårsaket av spenningsavvik, og demonstrerer fullt ut fleksibiliteten til funksjonene.

III. Nøkkelparametere: "Harde indikatorer" for å velge riktig enhet

For å sikre at MCCB-er gir optimal beskyttelse, er det avgjørende å velge de riktige parametrene. Følgende kjerneparametere bestemmer direkte om en effektbryter kan tilpasses spesifikke elektriske scenarier.

Merkestrømmen (In) er en grunnleggende parameter, og refererer til den maksimale strømmen som strømbryteren kan bære kontinuerlig. Den må være nøyaktig tilpasset i henhold til lasteffekten. For eksempel, i et fotovoltaisk (PV) system, bør MCCBs nominelle strøm velges basert på utgangsstrømmen til PV-gruppen - den bør ikke være for liten (for å unngå hyppig utløsning) eller for stor (for å forhindre at dens beskyttende formål mister).

Brytekapasiteten (Icu/Ics) er relatert til feilhåndteringsevnen, og refererer til den maksimale feilstrømmen som effektbryteren trygt kan avbryte. Når du velger en MCCB, er det nødvendig å vurdere den beregnede kortslutningsstrømverdien til kraftfordelingssystemet. Hvis brytekapasiteten er utilstrekkelig, kan det hende at kretsbryteren ikke effektivt kan kutte kretsen under en kortslutningsfeil, noe som i stedet kan føre til mer alvorlige sikkerhetsulykker.

Merkespenningen (Ue) må samsvare med spenningsnivået til kretsen. Vanlige klassifiseringer inkluderer 220V enfase og 380V trefase. En uoverensstemmelse i spenning vil ikke bare påvirke den normale driften av strømbryteren, men kan også skade interne komponenter.

Utløsningskurven bestemmer beskyttelsesfølsomheten. Vanlige kurvetyper (B, C, D) egner seg for ulike belastninger. For eksempel er kurve C anvendelig for belysning og generell kraftbelastning, mens kurve D – med sterkere toleranse for innkoblingsstrømmer – er mer egnet for utstyr med høy startstrøm, som motorer og kompressorer.

IV. Omfattende applikasjoner: En "sikkerhetsbarriere" fra industri til dagligliv

Med sin utmerkede ytelse brukes MCCB-er i nesten alle aspekter av lavspentstrømdistribusjon.

Innenfor industriell kraftdistribusjon fungerer MCCB-er som "sikkerhetsledere" i fabrikkverksteder, og gir overbelastnings- og kortslutningsbeskyttelse for høyeffektsutstyr som motorer, produksjonslinjer og store maskinverktøy, og sikrer at produksjonsprosessene ikke blir avbrutt av kretsfeil.

I bygningselektriske systemer - enten det er i kjøpesentre, kontorbygg eller høyhus - brukes MCCB-er ofte som hovedbrytere i distribusjonsbokser eller beskyttelsesbrytere for gulvstrømfordeling. De ivaretar den elektriske sikkerheten til hele bygget og forhindrer store strømbrudd eller branner forårsaket av lokale kretsfeil.

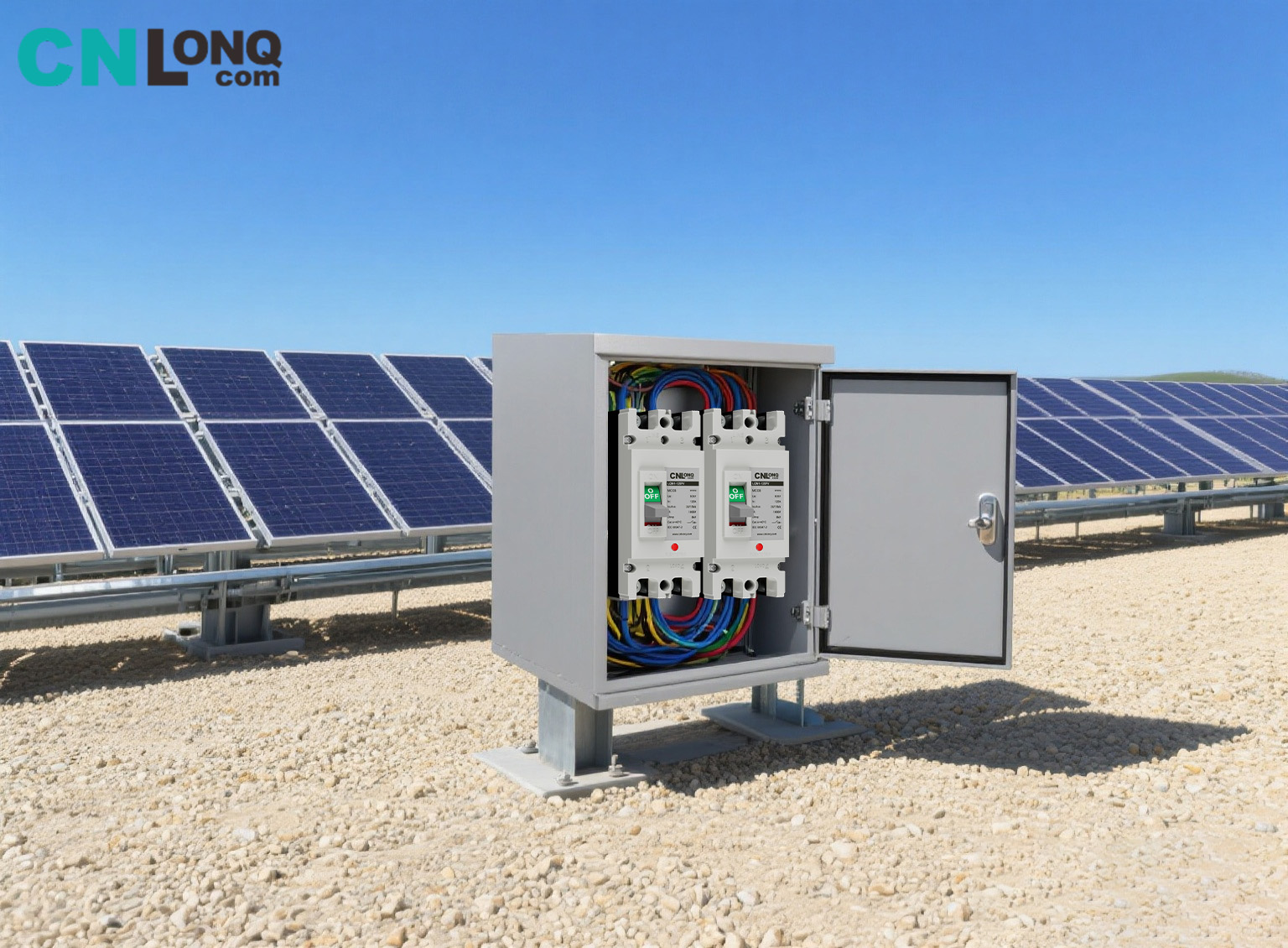

I den nye energisektoren er deres rolle like kritisk. I PV-systemer er MCCB-er installert i kombinasjonsbokser og på invertersiden for å beskytte utgangskretsene til PV-arrays; i energilagringssystemer beskytter de batterikretser, forhindrer sikkerhetsrisikoer som overlading og kortslutning av batterier, og gir beskyttelse for bruk av ren energi.

Selv i sivile høyeffektscenarier som villaer og store boliger, kan MCCB-er gi pålitelig beskyttelse for høyeffekts husholdningsapparater som sentrale klimaanlegg, elektriske varmtvannsberedere og vannrensesystemer for hele huset, og løse problemet med utilstrekkelig merkestrøm i vanlige MCB-er.

V. Kjernefordeler: Hvorfor er MCCB-er det "foretrukne valget"?

Sammenlignet med andre beskyttelsesenheter har MCCB-er distinkte fordeler - en nøkkelårsak til deres utbredte anvendelse.

Sterk miljøtilpasningsevne er et stort høydepunkt. Det høyfaste isolerte plastkabinettet tåler tøffe miljøer som høye temperaturer, lave temperaturer, fuktighet og UV-stråling. Enten det er i utendørs PV-kraftverk eller distribusjonsrom i kjelleren, kan MCCB-er fungere stabilt og har mindre sannsynlighet for å eldes eller svikte på grunn av miljøfaktorer.

Høy pålitelighet gjenspeiles i presisjonen til kjernekomponenter. Nøkkeldeler som utløserenheter opprettholder stabil nøyaktighet, og det er liten risiko for feilbetjening eller beskyttelsessvikt under langvarig bruk, noe som gir kontinuerlig beskyttelse for kretssikkerhet.

Enkel betjening og vedlikehold senker terskelen for bruk. Med en kompakt struktur og moderat størrelse kan MCCB-er integreres direkte i ulike strømfordelingsutstyr uten komplekse verktøy under installasjonen. Daglig vedlikehold krever bare regelmessige kontroller for skader på kabinettet eller løse ledninger, og en årlig manuell test av "trip-knappen" - ingen hyppig komponentutskifting er nødvendig, noe som reduserer drifts- og vedlikeholdskostnadene betydelig.

Videre gjør god utvidbarhet det mulig for MCCB-er å tilpasse seg intelligente behov. Ved å legge til hjelpekontakter og alarmmoduler, kan funksjoner som fjernovervåking og feilalarm realiseres, og oppfyller kravene til intelligent styring i moderne kraftdistribusjonssystemer.

VI. Bruk og vedlikehold: Sikre at "Guardian" fungerer på lang sikt

For å sikre at MCCB-er opprettholder stabil ytelse over lang sikt, er standardisert bruk og regelmessig vedlikehold avgjørende.

Det kreves streng overholdelse av installasjonsstandarder. Ved kabling må klemmene strammes for å unngå overoppheting forårsaket av dårlig kontakt; strømførende ledninger, nøytrale ledninger og jordledninger må kobles til riktig. Reversering av polariteten kan gjøre beskyttelsesfunksjonen ineffektiv, og skape potensielle sikkerhetsfarer.

Daglig vedlikehold bør ikke neglisjeres. Det anbefales å sjekke for kapslingsskader eller sprekker og løse terminaler hvert kvartal. Hvert år, trykk manuelt på "trip-knappen" for å teste om beskyttelsesfunksjonen fungerer normalt - hvis knappen ikke utløser en tur, er rettidig inspeksjon eller utskifting nødvendig.

Samtidig må erstatningstabuene huskes: ikke tilbakestill bryteren blindt etter en feilutløst tur. Identifiser først årsaken til feilen (f.eks. overbelastet utstyr eller kortslutningspunkter i ledningen) og tilbakestill den først etter at feilen er løst. Hvis bryteren utløses gjentatte ganger eller kapslingen er skadet, bør den skiftes ut umiddelbart selv om det ikke er åpenbare ytre skader — «feildrift» er ikke tillatt, da det kan føre til sikkerhetsulykker på grunn av aldring av utstyr.

Fra grunnleggende struktur til kjernefunksjoner, fra parametervalg til praktisk anvendelse, bygger MCCB-er en solid "sikkerhetsbarriere" for lavspente kraftdistribusjonssystemer. Å forstå og bruke dem riktig vil bedre sikre kretssikkerhet og gi sterk støtte for stabil drift av produksjonen og dagliglivet.
