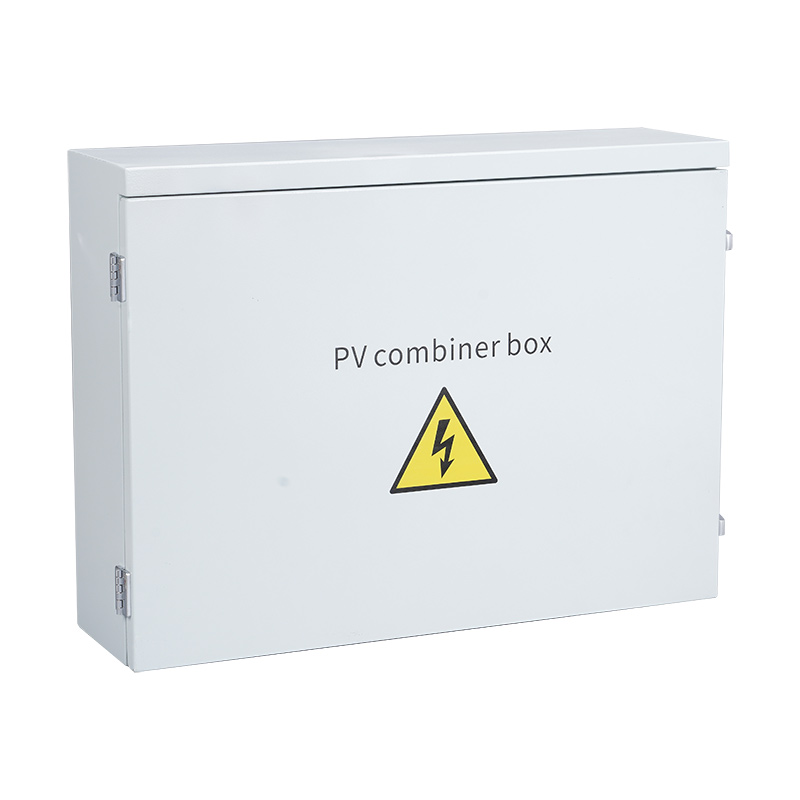

Driftsprinsippet til enkombiboksinvolverer først og fremst kretstilkobling og beskyttelse. Når solcellemoduler genererer likestrøm, kobles de til kombineringsboksens inngangsport via kabler. Kretsene i kombineringsboksen kombinerer og distribuerer denne likestrøm, og sender deretter ut den kombinerte likestrøm til en omformer eller annet utstyr. Under kombineringsprosessen overvåker kombineringsboksen parametere som strøm, spenning og effekt for hver solcellestreng, og implementerer beskyttelsesenheter for kortslutning, omvendt tilkobling og overstrøm.
| Parameter | ||
|---|---|---|
| Elektrisk parameter | ||
| System maksimal likespenning | 1000V | 1500V |
| Maksimal inngangsstrøm for hver streng | 15A | |
| Maksimal inndatastrenger | 16 | |
| Maksimal utgangsbryterstrøm | 250A | |
| Antall omformer MPPT | N | |
| Antall utgangsstrenger | 1 | |
| Lynbeskyttelse | ||
| Testkategori | II grad beskyttelse | |
| Nominell utladningsstrøm | 20 kA | |
| Maksimal utladningsstrøm | 40 kA |
Dette kombinerer flereDCstrømmer generert av en solcellepanel til omformerens inngang. For å redusere innvirkningen på nettet og forhindre skade på omformeren på grunn av for høy spenning, brukes vanligvis en flerkanals parallellkobling. Basert på omformerens inngangs-DC-spenningsområde, er et visst antall PV-moduler med samme spesifikasjoner koblet i serie for å danne en PV-modulstreng. Disse strengene kobles deretter til kombinasjonsboksen for PV-array lynbeskyttelse. Utgangen blir deretter rutet gjennom en lynavleder og effektbryter, noe som letter tilkobling til påfølgende omformere.
Den brukes til fotovoltaiske kraftgenereringssystemer sammensatt av strenginvertere og er installert mellom AC-utgangssiden av omformeren og netttilkoblingspunktet/lasten. Den er utstyrt med inngangsbrytere, utgangsstrømbrytere, AC-lynavledere og valgfrie intelligente overvåkingsinstrumenter (overvåking av systemspenning, strøm, strøm, elektrisk energi og andre signaler). Hovedfunksjonen er å kombinere utgangsstrømmene til flere vekselrettere og beskytte vekselretterne mot skade fra AC-nettets tilkoblingsside/belastning. Den fungerer som frakoblingspunktet for omformerutgangen, forbedrer sikkerheten til systemet og beskytter sikkerheten til installasjons- og vedlikeholdspersonell.
(1) Bare profesjonelle elektroingeniører kan betjene og koble ledningene; driften og ledningene må være i samsvar med de relevante standardene i landet og lokalområdet;
(2) Før du installererkombiboks, bruk et megohmmeter for å utføre isolasjonstesting på de interne komponentene.
(3) Utformingen og avstanden mellom komponentene i esken skal være i samsvar med bestemmelsene i relevante forskrifter og skal sikre kravene til igangkjøring, drift, vedlikehold, inspeksjon og sikker drift.
(4) Inn- og utgang kan ikke kobles i revers.
(5) Etter å ha koblet PV-lynbeskyttelseskoblingsboksen til PV-kraftgenereringssystemet, bør jordingsterminalen til lynbeskyttelsesboksen være pålitelig koblet til lynbeskyttelsens jordledning eller samleskinne.
(6) Når du kobler til eksterne ledninger, sørg for at skruene er strammet for å forhindre at ledningene løsner.
(7) Et systemdiagram som ikke falmer og nødvendige sekundære koblingsskjemaer bør festes godt inne i boksen eller på skapdøren.
(8) Flammehemmende kabler bør brukes til kabling. De bør ordnes pent, vakkert og sikkert installert for å sikre god kontakt.
