PV Combiner Box 2 In 1 Out DC500V

CNLONQCOM IP65 PV Combiner Box 2 i 1 Out DC500V/600V/800V med effektbryter og bølgebeskyttelse og sikring for utendørs solcellepanel DC -systemer, RV, hjem, båter
● Nominell spenning: DC500V/600V/800V
● Vurdert strøm: 6/10/16/20/25/32/40/50/63A
● String: 2in 1out
● Maksimal inngangsstrøm per streng: 6/10/16/20/25/30A
● Maksimal utgangsstrøm per streng: 6/10/16/20/25/32/40/50/63A
● Kontakt: MC-4 eller PG
● Standard: IEC60269-6, IEC60947-2, IEC61643-1
● Husmateriale: PC+ABS
● Sertifikat: CE, IP65, ROHS, ISO9001

Modell:LQX H2/1B.8 DC500V/600V/800V

Send forespørsel

produktbeskrivelse

Tekniske data
Modell	LQX H2/1B.8 DC500V/600V/800V
Type	MCB og SPD og sikring
Streng	2 i 1 ut
Nominell spenning UE (V)	DC500/600/800
Maksimal inngangsstrøm per streng (a)	6/10/15/20/25/30 Valgfritt
Maksimal utgangsstrøm per streng (a)	10/16/20/25/32/40/50/63/80/100/125 valgfritt
Kvalitetssertifikat	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
standard	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Miniatyrs kretsbryter (MCB)		Surge Protector (SPD)
Rammegrad rangert strøm (a)	63/125	I (8/20) US (KA)	20
Rangert strøm i (a)	10/16/20/25/32/40/50/63/80/100/125 valgfritt	IMAX (8/20) US (KA)	40
Nominell spenning UE (V)	DC500/600/800	Nominell spenning UE (V)	DC500/600/800
Rangert isolasjonsspenningsgrensesnitt (V)	DC1000	Spenningsbeskyttelsesnivå (KV)	2.0/2.5
Impuls tåler spenning UIMP (KV)	4	Poles	2p
Breaking Capacity ICU (KA)	6	Boligmateriale	Pa
RunBreaking Capacity LCS (LCU)	75%	CHIP -tykkelse (mm)	6
Kurvetype	C	SIKRING
Poles	2	Rangert strøm i (a)	6/10/15/20/25/30 Valgfritt
Kablingsmodus	Ingen polaritet, topp i og nederst eller bunn i og topp ut	Nominell spenning UE (V)	DC1000
Boligmateriale	Pa	Poles	2p
Dirigentmateriale	Kopper	Sikringsstørrelse (mm)	10*38
Mekanisk liv (MaxTimes)	20000	Boligmateriale	Pa
Elektrisk liv (MaxTimes)	6000	Miljø
Forhåndsinstallert PV-kabel		Driftstemperatur	-25 ℃ til +60 ℃
Kabeldiameter	4 ~ 25mm	Fuktighet	≤95%
Maksimal spenning (V)	1000 ~ 2000	Høyde	2000m
Maksimal strøm (a)	10 ~ 200	Installasjon	Veggmontering
Hus
Materiale	PC+abs
Beskyttelsesnivå	IP65
Effektbeskyttelsesnivå	IK10
Inngang eller utgangskontakt	PG- eller PV -kontakter

PV Combiner Box

● 2 i 1 ut ● DC 500V/600V/800V ● 6 ~ 125A

IP65

Lynbeskyttelse
Overspenning
Overstrøm
Kortslutning
Beskyttelse
IP65 vanntett
Kobberleder
Plug-and-play
Gratis designløsning

STØRRELSE

LWH: 215250100 (mm)

Mekanisk oppgradert krympingsprosess for trygghet

Tupp:
① Installasjon av MC-4-kontakter vil ha forhåndsinstallerte kabler, PG -kontakter har ingen
② Pre-tilkoblet kabel som standard i henhold til den nominelle strømdiameteren av 4 ~ 20mm²endre eller i henhold til kundens krav

Fast emballasje

garantere utskifting av skadede varer

1Produkt i indre boks

3 lag med tyknet kraftpapir

2Utterboks

5-lags korrugerte ekstra hardt

3Leveranse

Rask forsendelse

Modell	Streng	Indre boks (PCS/CM)	Utterboks (CM)	Antall (PCS)	G.W. (kg)
LQX 2/1B.8 DC500V	2 i 1 ut	1/26.82214	482849	6	13

Fullt sertifisert

Branded Source Produsenter med høy kvalitet og lav pris

ISO:20224Q20298ROS
MCB:OP221014.WLNCO77
Spd:OP221014.WLNC076
ESKE:ZRC2312055XY-LVD-C1
SIKRING:OP221014.WLNCO75
Kontakt:SP1001GZ2204569

Tips: Kontakt oss for flere sertifikater

Installer ation og ledninger

Installasjon

1.perforasjon

Kutte hull i veggen med en bor og sette inn utvidelsesrør.
2. Wall -montering

Monter boksen på veggen med skruer gjennom disse fire hullene.

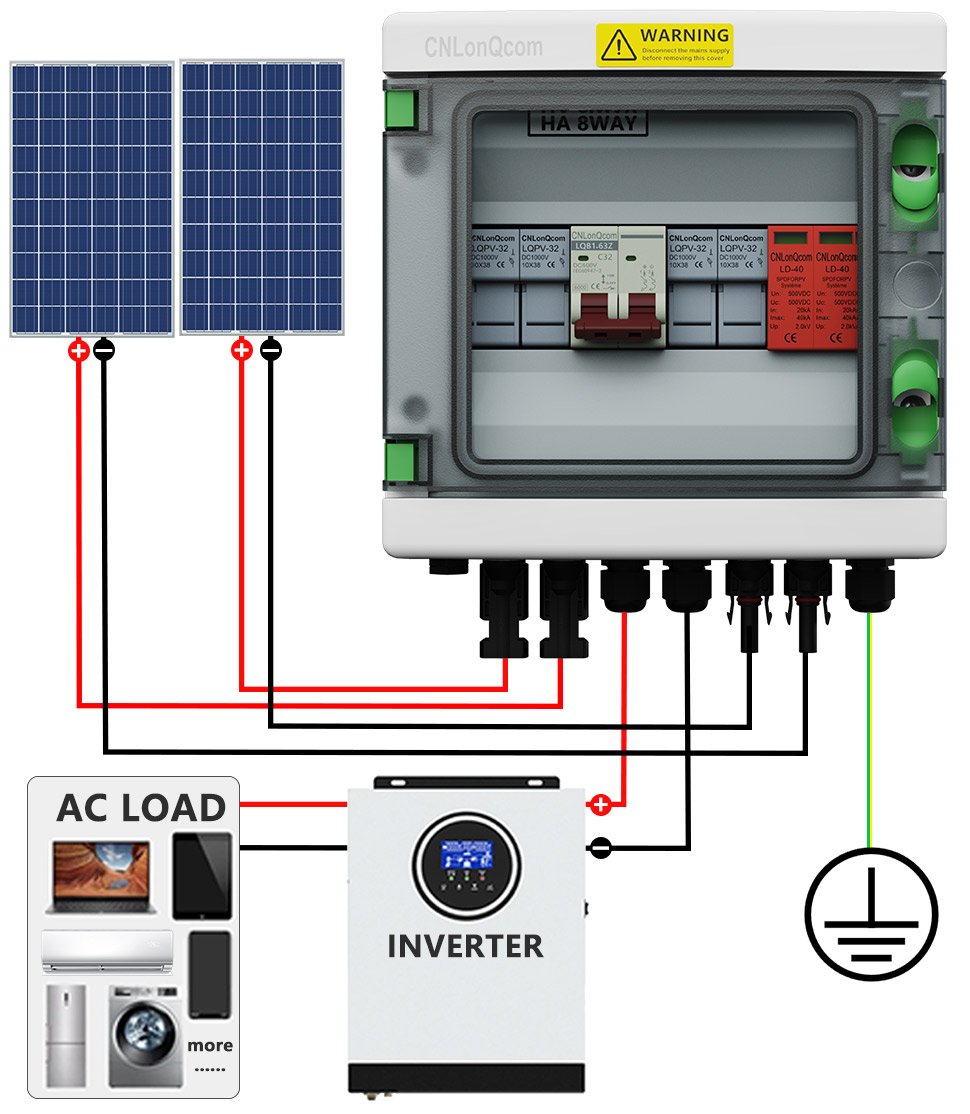

2 i 1 utkabling

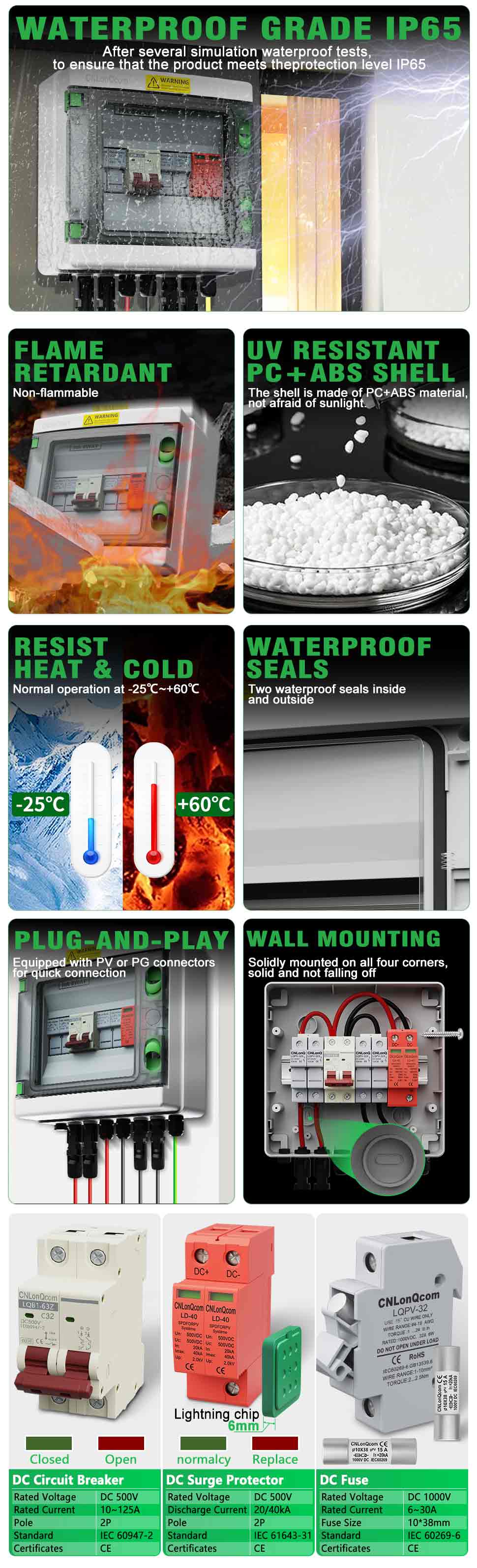

Produktdetaljer

Vanntett karakter IP65

Etter flere simulerende vanntette tester,
For å sikre at produktet oppfyller IP65 på beskyttelsesnivået

FLAMME
Retardant

Ikke-brennbar
UV -resistent
PC+ABS Shell

Skallet er laget av PC+ABS -materiale,
Ikke redd for sollys.
MOTSTÅ
Varme og kaldt

Normal drift ved -25 ° C ~+60 ° C
Vanntett
Sel

To vanntette tetninger inne
og utenfor
Plug-and-play

Utstyrt med PV- eller PG -kontakter
for rask tilkobling
Veggmontering

Solid montert på alle fire hjørner,
solid og ikke faller av

DC effektbryter

Nominell spenning	DC 500V
Rangert strøm	10 ~ 125a
Stang	2p
Standard	IEC 60947-2
Sertifikater	CE

DC Surge Protector

Nominell spenning	DC 500V
Utslippsstrøm	20 / 40ka
Stang	2p
Standard	IEC 61643-31
Sertifikater	CE

DC sikring

Nominell spenning	DC 1000V
Rangert strøm	6-30a
Sikringsstørrelse	10*38mm
Standard	IEC 60269-6
Sertifikater	CE

Søknad Scenairi10

CNLONQCOMs HA -serie plast PV Combiner Box 2 i 1 Out DC500V har en PC+ABS vanntett sak med forseglet konstruksjon, overbelastningsbeskyttelse, kortslutningsbeskyttelse, overspenningsbeskyttelse, støv, fuktighet og lynbeskyttelse.

De interne komponentene i HA -serien plast PV Combiner Box 2 i 1 Out DC500V/600V/800V er 2P MCB, 2P SPD og 2P sikring, som er laget av PA -skall.

SPD -moduler og sikringskjerner kan raskt byttes ut uten å fjerne dekselet når det er skadet.

CNLONQCOMs HA-serie plast PV Combiner Box 2 i 1 Out DC500V/600V/800V brukes hovedsakelig for beskyttelse av PV-systemer og brukes ofte i off-nett- eller netttilkoblede systemer. For eksempel PV -paneler, bobil, båt, utendørs PV, husholdning, etc.

PV Combiner Box 2 i 1 Out DC500V/600V/800V beskytter effektivt omformere og solcellepaneler mot skade og sender fra brann.
