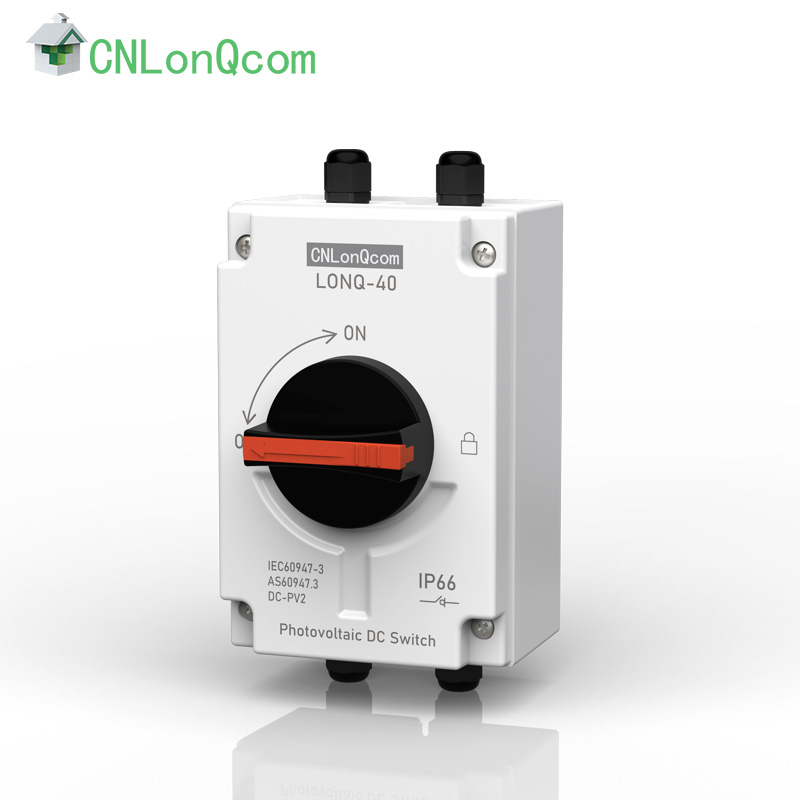

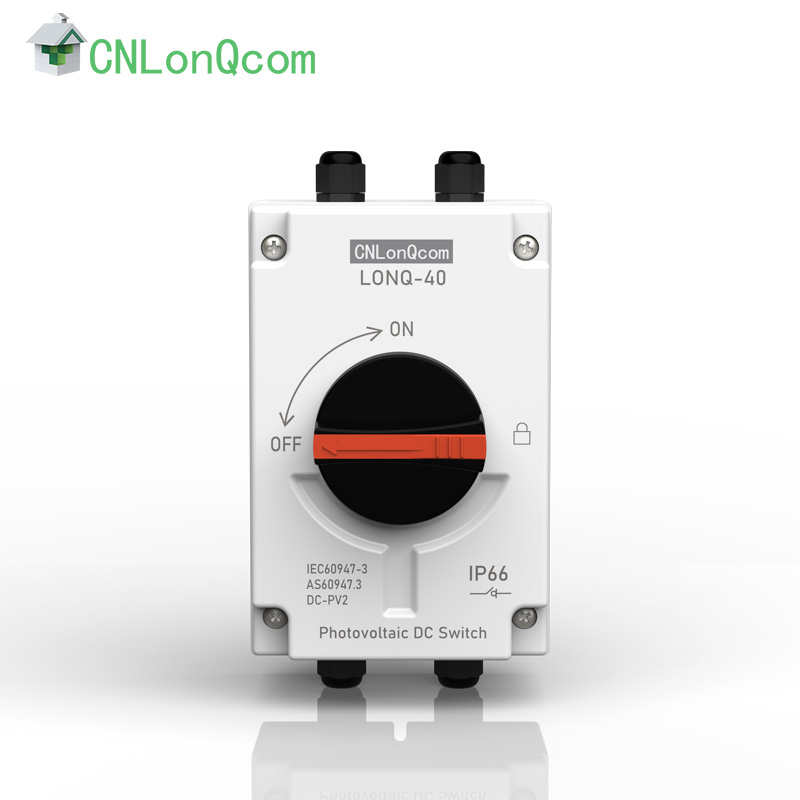

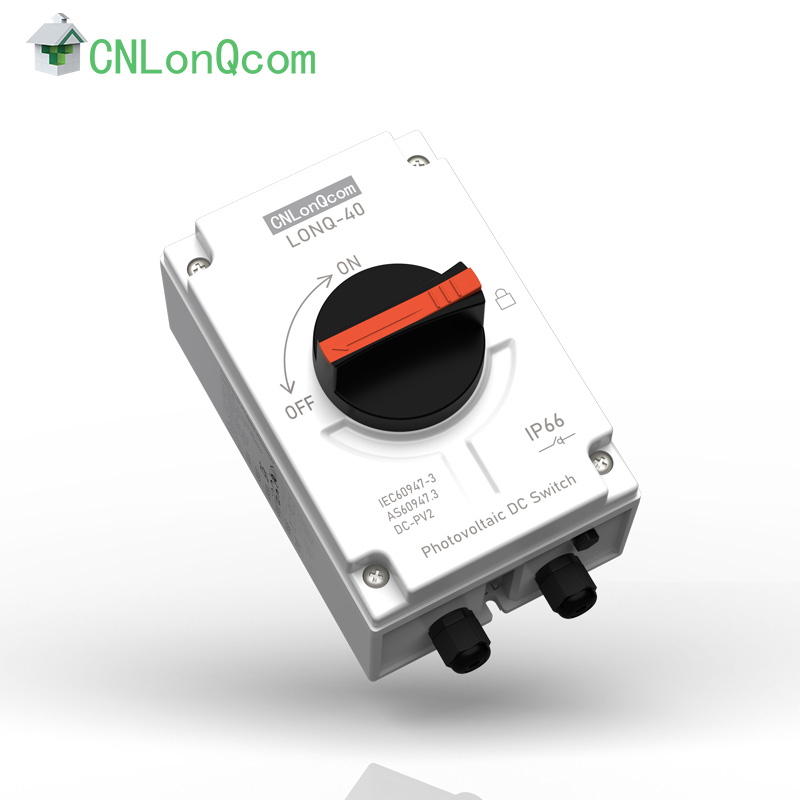

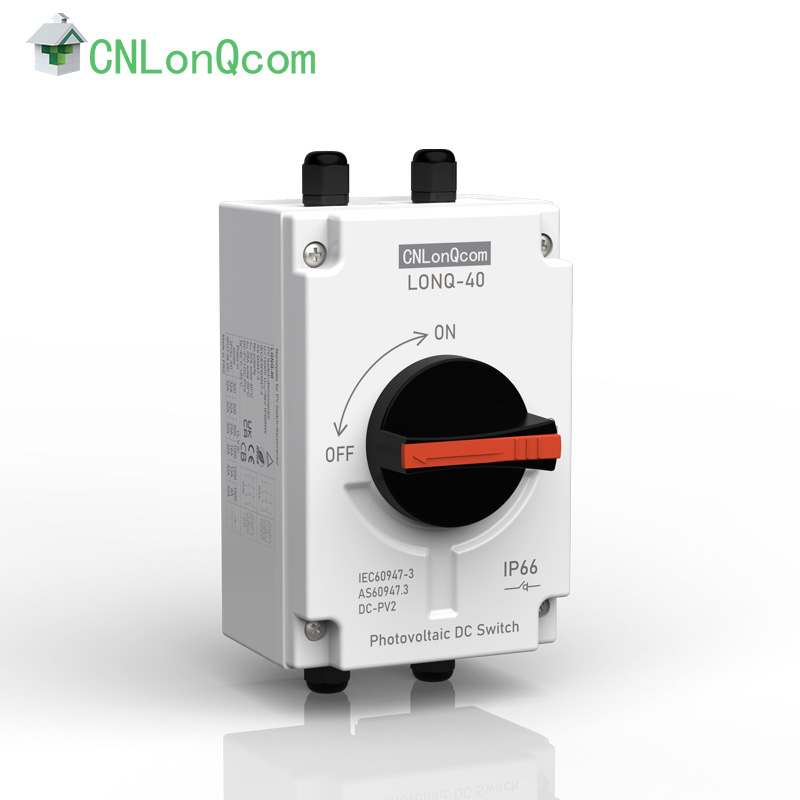

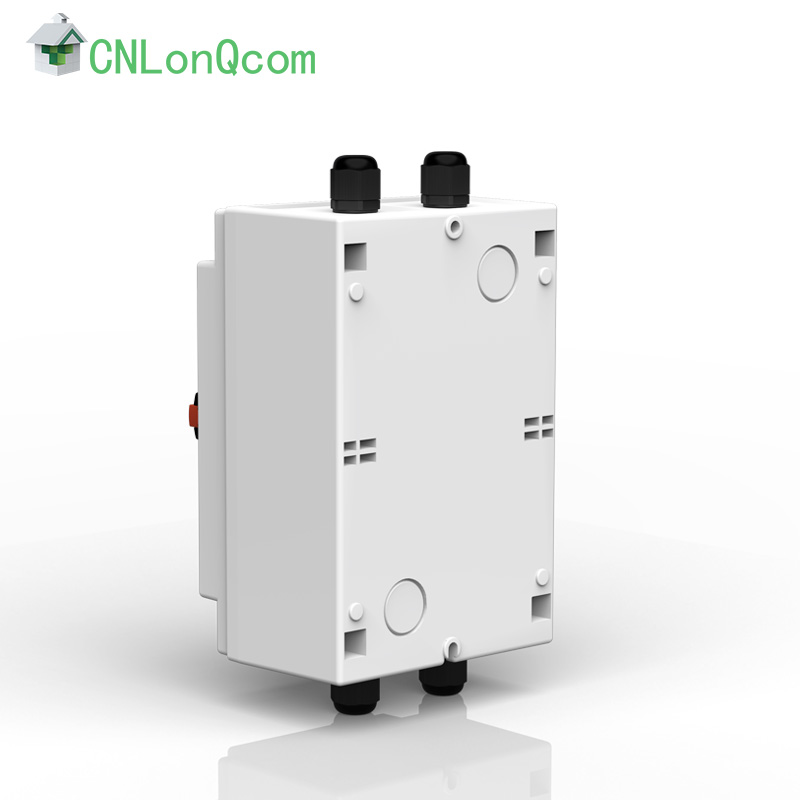

CNLonQcom er en profesjonell produsent og leverandør av PV-bryterbryter 1500V 32A med M12 brukt i solcellestrømdistribusjonssystemer.
| Hovedparametere | enhet | LONQ-40 | |
| Nominell isolasjonsspenning | Ui | V | 1500 |
| Nominell termisk strøm | Ith | A | 32 |
| Nominell impulsmotstandsspenning | Ump | V | 8000 |
| Nominell kortslutningskapasitet | lcw | A | 1000 |
| Maksimalt kabeltverrsnitt (inkl. jumper) |
|
|
|
| Solid eller standard | mm2 | 2,5-6 | |
| Fleksibel | mm2 | 2,5-6 | |
| Fleksibel (+ flerkjerners kabelende) | mm2 | 2,5-6 | |
| Dreiemoment |
|
|
|
| Tiltrekkingsmomentterminalskruene M4. | Nm | 1,2-1,8 | |
| Tiltrekkingsmoment skallets monteringsskruer | Nm | 1,5-2,0 | |
| Tiltrekking av dreiemomentknottskruene | Nm | 0,5-0,7 | |
| Slå på eller av dreiemoment | Nm | 0,9-1,3 | |
| Ledningsmomentet på basen | Nm | 1,1-1,4 | |
| Generelle parametere |
|
|
|
| Knottposisjoner |
|
AV kl. 9, PÅ kl. 12 | |
| Mekanisk liv |
|
10000 | |
| Antall DC-poler |
|
2 eller 4 | |
| Driftstemperatur |
|
-40 til +85 | |
| Lagringstemperatur |
|
-40 til +85 | |
| Forurensningsgrad | ℃ | 2 | |
| Overspenningskategori | ℃ | III | |
| IP-klassifisering av aksel og monteringsnull |
|
IP66 | |


KOBLINGSDIAGRAM


Lite volum

Flammehemmende materiale

lp66

Flying Fox Short

Fullstendig Tilbehør

-40℃~+85℃ Omgivelsestemperaturområde

Ikke-polar design
| Testing samsvarer med AS 60947.3:2018,EN IEC 60947-3:2021,Utilization Category: DC-PV2 | Stang | Antall strenger | Delnummer | ||||
| 600V | 800V | 1000V | 1200V | 1500V | |||
| PV2 | PV2 | PV2 | PV2 | PV2 |
|
|
|
| 32A | 32A | 25A | 13A | 6A | 2 | 1 | LONQ-40-2 |
| 32A | 32A | 25A | 13A | 6A | 4 | 1 | LONQ-40-4 |
| 32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4S |
| 32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4B |
| 32A | 32A | 32A | 32A | 23A | 4 | 1 | LQNQ-40-4T |
| Type |
PEDSC100R/120R | Kontakter Koblingsgraf | Bytte eksempel |
| 2-polet | 2 |
![]() |
![]() |
| 4-polet | 4 |
![]() |
![]() |
| 4-polet med inngang og utgang på toppen | 4T |
![]() |
![]() |
| 4-polet med inngang og utgang bunn | 4B |
![]() |
![]() |
| 4-polet med lnput på toppen Utgang bunn | 4S |
![]() |
![]() |
