Koble fra bryterens strømfordelingsmodul 2p/4p

Tekniske data
Modell	LONQ-40.X LONQ-40.I LONQ-40.F
Type	PV DC Koble fra isolatorbryteren
Streng	2 i 2 ut eller 2 i 1 ut eller 1 av 1 ut eller 1 av 2 ut
Rangert strøm i (a)	32	32	32	32	32	23
Rangert arbeidsspenning UE (V)	300	600	800	1000	1200	1500
Rangert isolasjonsspenningsgrensesnitt (V)	1500V
Stang	4p
Rangert impuls motstand Spenning UIMP (KV)	8
Kort tid tåler nåværende ICW (KA)	1
Kablingsmetode	Ikke-polarisert
Standard	IEC/EN60947-3 GB/T 14048.3
Insolasjonsfunksjon	Ja
Flammehemmende karakter	UL94V-0
Boligmateriale	Pa
Dirigentmateriale	Sølvbelagt kobber
Kvalitetssertifikat	TUV 、 CE 、 CB 、 UKCA 、 AZ 、 CCC 、 ISO9001 、 ROHS
Mekanisk liv (tider)	20000
Elektrisk liv (tider)	6000
Knotposisjoner	Av på 9 timer ， på 12 timer
Driftstemperatur	-40 ℃ til +85 ℃
Fuktighet	≤95%
Høyde	2000m
Installasjon	35mm dinbane
Emballasjeopplysninger	1 stk per indre boks, 50 stk per kartong
Kontakt ledningsdiagram
Koble til metodekode	Kretstype		Viningsdiagram		Last Diagarm
2p (A2)	2 poler i serie for en streng, 1 last
2p (A4)	2 poler i serie for en streng, totalt 2 belastninger
4p (4T)	4 poler i serie, for en streng
4p (4b)	4 poler i serie, for en streng
4p (4s)	4 poler i serie, for en streng

PV -frakobling
Innebygd bryter

DC1200V 32A 2in 2out

Lsolation Circuit

Overspenningsbeskyttelse

Kortslutningsbeskyttelse

Materiale: PA

IP66Varig

UV -motstand

Flammehemmende

Ikke-polarisert

-40 ℃ ~ +85 ℃

STØRRELSE

L*W*H: 71,5*65,7*105 (mm)

LONQ-40.x

LONQ-40.I

LONQ-40.F

Fast emballasje

garantere utskifting av skadede varer

1Produkt i indre boks

3 lag med tyknet kraftpapir

2Utterboks

5-lags korrugerte ekstra hardt

3Leveranse

Rask forsendelse

Modell	Poles	Indre boks (PCS/CM)	Utterboks (CM)	Antall (PCS)	G.W. (kg)
LONQ-40.2-2-	4p	1/26*10.8*12	57,5*27,5*49,5	20	21

Fullt sertifisert

Branded Source Produsenter med høy kvalitet og lav pris

Merk: Kontakt oss for flere sertifikater

Installasjon og ledninger

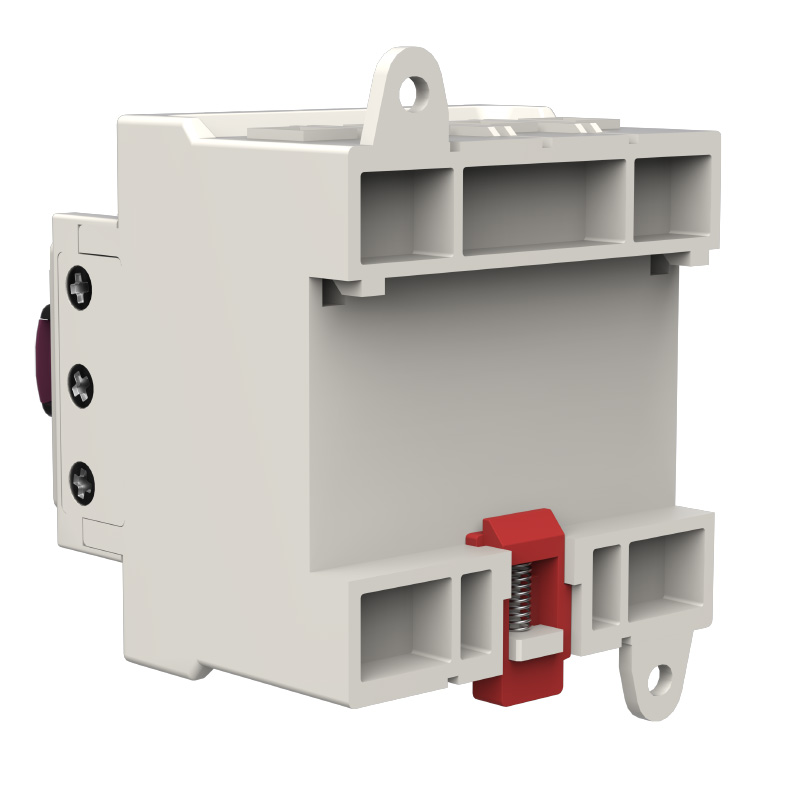

Installasjon og demontering

Fra jernbane

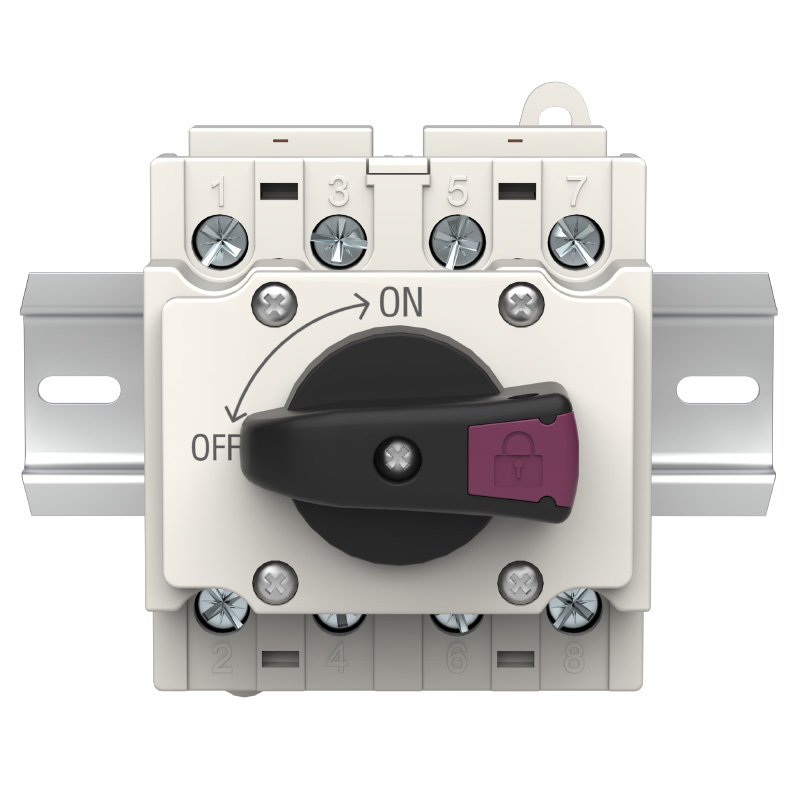

Installer 35mm DIN -skinnen horisontalt i et stabilt miljø.

Installasjon

①. Hang på koblingssporet
②.Push den nedre enden av frakoblingsbryteren til DIN -skinnen

Demontering

①.Push bryteren oppover
②. Vend den øvre enden av heksen ut av dinskinnen

Koble ledningen

1 i 1 ut

1 i 1 ut

1 i 1 ut

2 i 2 ut

Tupp:
Ikke-polarisert ledningsdesign, en rekke ledningsmetoder, Flere tilkoblingsmetoder kan kontakte oss!

Produktdetaljer

Flammehemmende

Svært tilpasningsdyktig

Effektmotstand

Rask bue slukk,
isolasjonsspenning opp til 1500V

Korrosjon-
Resistente skruer

Passerer saltspray
Test i 48 timer
uten korrosjon

Tykk kobber med
Sølvbelagte kontakter

Bedre ledningsevne
og stabilitet

Magneter

Rask bue
slukking

PA Housing

Varig,
UL 94V-0
flammehemmende

Applikasjonsscenario

Produktfamilie

(Merk: Hull påkrevd)

Modellert:

LQNQ-40

Streng:

1 streng

Se mer

Modellert:

LQNQ-40.1pv

Streng:

1 streng

Se mer

Modellert:

LQNQ-40.2PV

Streng:

2 streng

Se mer

(Merk: Kabling kreves)

Modellert:

LQNQ-40.M12

Streng:

1 streng

Se mer

(Merk: Kabling kreves)

Modellert:

LQNQ-40.M20

Streng:

1 eller 2 streng

Se mer

(Merk: bygget- i bryteren)

Modellert:

LQNQ-40.2-2

Streng:

2 streng

Se mer

(Merk: bygget- i bryteren)

Modellert:

LQNQ-40.x

Streng:

1 eller 2 streng

Se mer

Modellert:

LQNQ-40.I

Streng:

1 eller 2 streng

Se mer

(Merk: PV -tilbehør)

Modellert:

PV -kontakter

Rangert strøm:

6a ~ 60a

Se mer

Global utforming av Cnlonqcom

Velkommen til å bli vår agent

Vi vil gi våre agenter:

1. mer gunstig pris
2. Utstilling/salgskanaler
3.
4. OEM/ODM -støtte
5. Teknisk og tilbehørstøtte
6. Årlig salgsmål Rabatt

● CNLONQCOM er en produsent som spesialiserer seg i produksjonen av Disconnect Switch Power Distribution Module 2p/4p, designet for bolig- eller kommersielle solcelleanlegg fra 1kW til 20 kW. Disse bryterne er beregnet på installasjon mellom solcellepaneler og ladekontrollere, solcellepaneler og omformere, eller mellom solcellepaneler selv.

● Med pre-kablet PV-bryter-diskonnectors med solkontakter, gir produktene våre raskere og tryggere installasjoner. Med muligheten til å koble til belastninger opptil 8 ganger den nominelle strømmen, er de et ideelt valg for enhver anledning som krever elektrisk isolasjon som reparasjon, vedlikehold, inspeksjon og installasjon.

● I tillegg er vår Disconnect Switch Distribution Module 2p/4p laget av PA-hus med UL94V-0 flammehemmende rangering, UV-motstandsdyktig, og lederen er laget av tykt kobber med sølvbelegg for generering av lav varme.

● Kompatibiliteten til våre PV-bryter-diskonnectors med solkontakter gjør det egnet for solenergisystemer i RV-er, skip og solsystemer på nettet/nettet, spesielt designet for solsystemer og kommersielle solsystemer. Det tilbyr omfattende beskyttelse med en uavhengig og lukket isolatorbryter og en hengelås som sikrer at den er REM
