"Sikkerhetsporten" i fotovoltaiske systemer: den kritiske rollen til frakoblingsbrytere

I "familien" av solcelleanleggssystemer eksisterer det en stille verge - frakoblingsbryteren. Selv om den er iøynefallende, er denne komponenten avgjørende for å sikre sikker systemdrift. La oss utforske viktigheten av denne viktige "sikkerhetshergen."

Koble fra bryteren: Sikkerhetsporten til kraftsystemer

En koblingsbryter, som navnet antyder, er en koblingsenhet som brukes til å isolere kretsløp. Dets sentrale egenskaper inkluderer:

(1) Synlige bruddpunkter

(2) Ingen bue-slukkende evne (strengt forbudt for belastningsdrift)

(3) Primærfunksjon for å gi elektrisk isolasjonsbeskyttelse

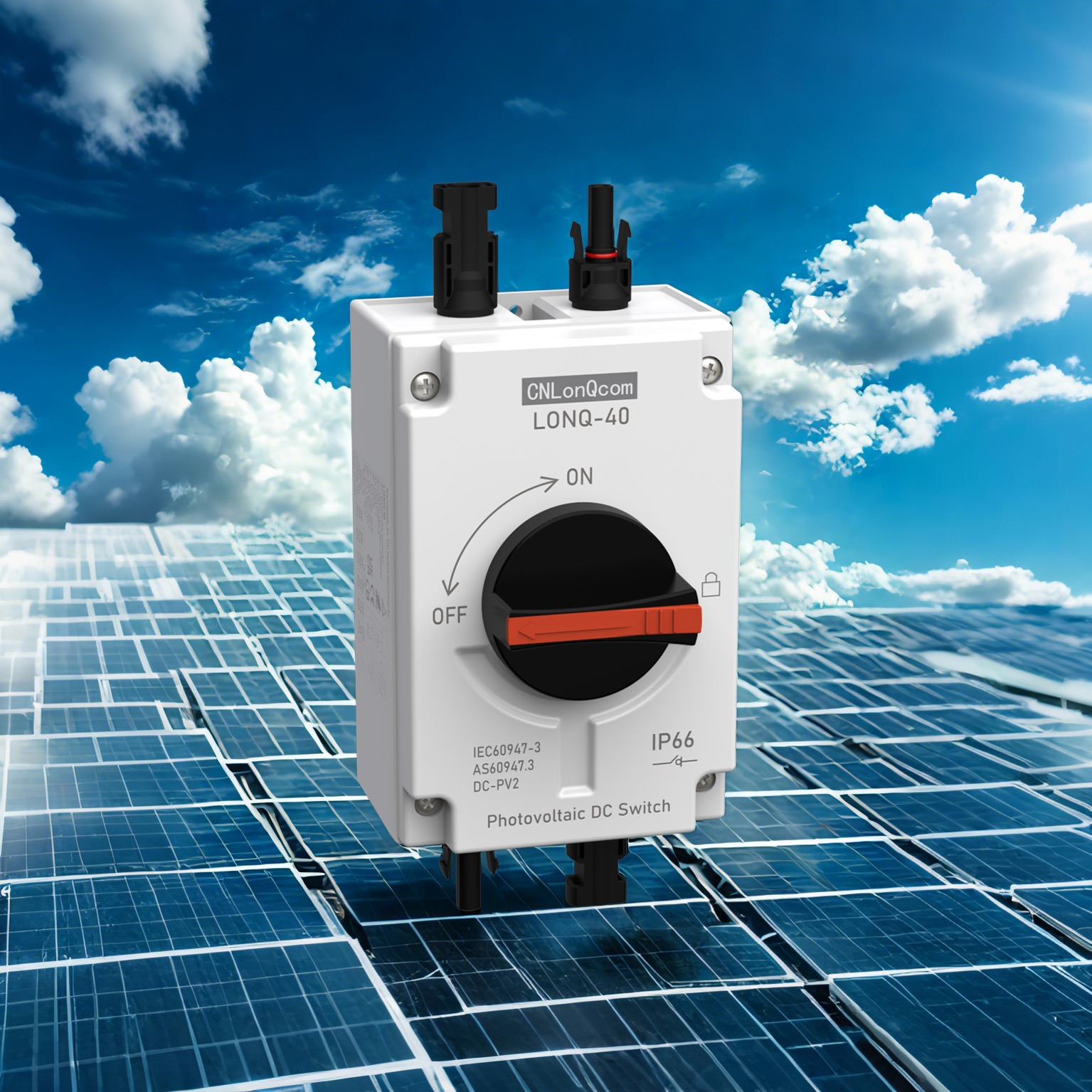

Spesielle funksjoner ved PV -koblingsbrytere

PV -systemer krever spesialiserte frakoblingsbrytere som skiller seg betydelig fra konvensjonelle brytere:

DC-spesifikk design:

PV -systemer genererer likestrøm, der DC -buer er vanskeligere å slukke enn AC -buer, noe som krever spesielle designhensyn.

Høyere spenningsvurderinger:

Mens husholdning AC -systemer opererer med 220V, kan PV -systemer nå 600V eller til og med 1500V.

Dobbel beskyttelse:

Krever vanligvis samtidig frakobling av både positive og negative poler for å sikre fullstendig isolasjon.

Værmotstand:

Har IP67 vanntette innhegninger for å tåle tøffe utemiljøer, med PA -materialer som effektivt motstår UV -stråling, høye temperaturer og fuktighet.

Fire viktige grunner til å installere frakoblingsbrytere i PV -systemer

(1) Krav til sikkerhetsvedlikehold:

PV -moduler genererer kontinuerlig strøm når de blir utsatt for lys, noe som gjør at frakoblingsbrytere er viktige for fullstendig effektisolering.

(2) DC ARC Beskyttelse:

Profesjonelle frakoblingsbrytere kan kontrollere buevarigheten innen 2ms.

(3) Systemvedlikeholdsbehov:

Omformer vedlikehold og systemutvidelsesoperasjoner krever garantert fullstendig strømisolasjon.

(4) Regulatorisk mandat:

Internasjonale standarder som IEC 60947-3 krever eksplisitt installasjon.

Profesjonelle installasjonsstandarder

(1) Krav til installasjonssted:

DC Input Terminal of Inverters (obligatorisk)

Utgangsterminal for kombinasjonsbokser (anbefalt)

Innen ≤3 meter av omformere (standardkrav)

(2) Standardisert installasjonsprosess:

① Bekreft fullstendig system for systemet

② Velg godt ventilerte installasjonssteder

③ Implementere vertikal installasjon (vippe ≤5 °)

④ Bruk PV-spesifikke MC4-kontakter

⑤ Stram terminaler til spesifisert dreiemoment (typisk 4-5n · m)

⑥ Installer støvtett og vanntett tetningsringer

Hensyn til sikkerhetsdrift

(1) Driftsstandarder:

Må bruke isolerte verktøy

Bruk 1000V isolerte hansker under drift

Koble fra AC -siden før DC -side

(2) Vedlikeholdskrav:

Månedlige mekaniske driftstester

Kvartalsvis kontakttilstandskontroll

Årlig måling av kontaktmotstand (<50mΩ)

(3) Utvelgelseskriterier:

Spenningsvurdering ≥1,25 × systemspenning

Gjeldende vurdering ≥1,56 × ISC

Må ha TUV/UL/VDE -sertifisering

Ofte stilte spørsmål

Spørsmål: Kan vanlige brytere brukes i stedet?

A: Absolutt ikke! Konvensjonelle brytere kan ikke avbryte DC -strømmen og kan lett forårsake buefeil.

Spørsmål: Trenger du koblingsbryter som trenger daglig drift?

A: Nei. De fungerer først og fremst som sikkerhetskopieringsenheter og bør bare betjenes når det er nødvendig.

Spørsmål: Hvor mange frakoblingsbrytere trenger et system?

A: Minimum en ved inverterinngangen; Større systemer skal legge dem til i kombinasjonsbokser.

Konklusjon

PV-frakoblingsbrytere fungerer som husholdningssikringer- iøynefallende i daglig drift, men potensielt livs- og eiendomsbesparende i kritiske øyeblikk. Tre elementer er uunnværlige: kvalitetsprodukter, standardisert installasjon og regelmessige inspeksjoner. Husk: I PV -systemer må sikkerhet alltid komme først!
