Overspenningsbeskyttelse: Den kritiske forsvarslinjen for elektrisk sikkerhet

Introduksjon

I moderne elektriske systemer har bølgebeskyttelse blitt et uunnværlig sikkerhetstiltak. Enten i boligstrømforsyning, industriell produksjon eller solcelleanlegg for kraftproduksjon, kan øyeblikkelige spenningssvingninger føre til alvorlige konsekvenser. Denne artikkelen introduserer systematisk prinsippene, applikasjonene og utvalgskriteriene for overspenningsbeskyttelse for å hjelpe leserne med å få en omfattende forståelse av denne viktige elektriske sikkerhetsteknologien.

1. Hvorfor trenger vi overspenningsbeskyttelse?

1.1 Farer med bølger

A bølge(eller elektrisk bølge) refererer til en plutselig og alvorlig svingning i spenning eller strøm, som vanligvis varer fra mikrosekunder til millisekunder, med spenninger som potensielt når tusenvis av volt. Disse forbigående overspenningene stammer først og fremst fra:

Lynnedslag: direkte eller indusert lyn

Grutenettsvingninger: Bytte av strømsystemet, kortslutningsfeil

Utstyrsdrift: Oppstart/nedleggelser av store motorer, transformatorbryter

1.2 Potensielle risikoer

Ubeskyttede elektriske systemer står overfor flere risikoer:

Utstyrskader: Fordeling av elektroniske komponenter, isolasjonssvikt

Datatap: Svikt for server- og lagringsenhet

Produksjonsavbrudd: Feil i industrielt kontrollsystem

Brannfare: Overspenningsinduserte buer og kortslutning

1.3 Økonomiske tap

Statistikk indikerer at omtrent 30% av tilfellene for skader på elektrisk utstyr er overspenningsrelaterte, noe som resulterer i årlige økonomiske tap på milliarder av dollar. Riktig overspenningsbeskyttelse kan redusere disse risikoene betydelig.

2. Hvor skal overspenningsbeskyttelsen installeres?

2.1 Nøkkelbeskyttelsessteder

En robust overspenningsbeskyttelsesstrategi bruker en lagdelt tilnærming:

Primærbeskyttelse (type 1)

Sted: hoveddistribusjonspanelinnløp

Funksjon: Beskytter mot direkte lynnedslag og store bølger

Typiske parametere: IMAX ≥ 50ka

Sekundærbeskyttelse (type 2)

Sted: Underfordelingspaneler

Funksjon: begrenser restspenning og gir tilleggsbeskyttelse

Typiske parametere: IMAX ≥ 20ka

Tertiær beskyttelse (type 3)

Sted: enhetens front-end

Funksjon: leverer presisjonsbeskyttelse for sensitivt utstyr

Typiske parametere: IMAX ≥ 5KA

2.2 Spesielle applikasjoner

Fotovoltaiske systemer: Påkrevd på både DC (moduler til omformer) og AC (omformer til nett) sider

Datasentre: serverstativ, front-ends nettverksutstyr

Industrielle kontroller: Kritisk utstyr som PLS og frekvensomformere

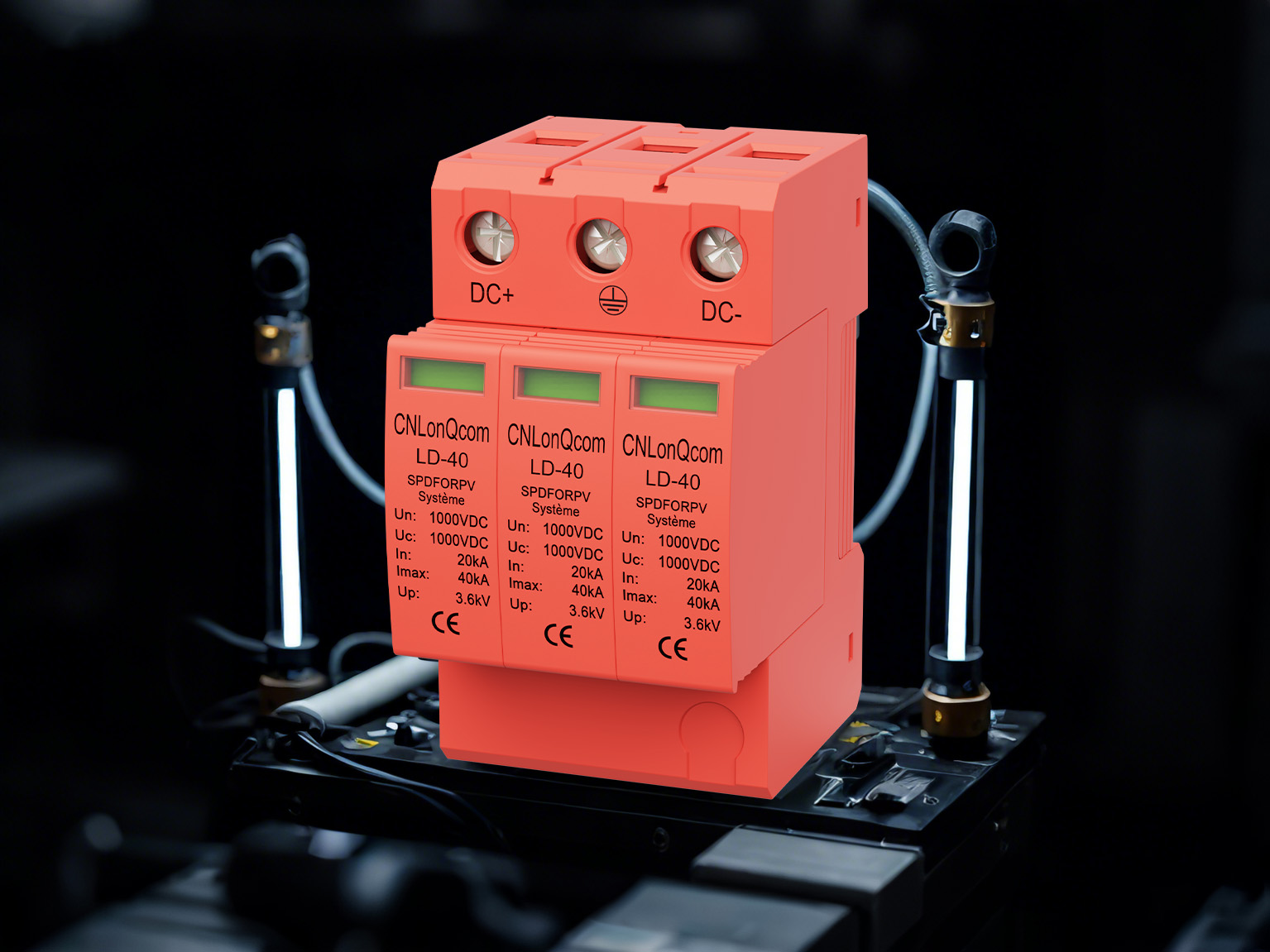

3. Hva er en Surge Protective Device (SPD)?

3.1 Grunnleggende konsept

En bølgebeskyttelsesenhet (Spd) er en elektrisk sikkerhetsanordning designet for å begrense forbigående overspenninger og avlede overspenningsstrømmer. Viktige tekniske spesifikasjoner inkluderer:

Maksimal kontinuerlig driftsspenning (UC)

Nominell utladningsstrøm (in)

Maksimal utladningsstrøm (IMAX)

Spenningsbeskyttelsesnivå (opp)

3.2 Hovedtyper

Type beskyttelsesmål Typisk applikasjonsresponstid

Type 1 Direkte lyn

Type 2 induserte lynnedfordelingspaneler ≤25ns

Type 3 Restbølg

3.3 Tilleggsfunksjoner

ModerneSpdsinkluderer ofte:

Feilindikatorer (mekanisk eller elektronisk)

Fjernovervåkningsgrensesnitt

Termisk frakoblingsbeskyttelse

4. Hvordan fungerer overspenningsbeskyttelse?

4.1 Grunnleggende driftsprinsipp

Spd -er beskytter systemer gjennom følgende mekanismer:

Overvåkingstilstand: Opprettholder høy impedans under normal drift

Utløst ledning: Bytter raskt til lav impedans ved å oppdage overspenning

Energiavledning: Kanaler stiger strøm til jordingssystemet

Gjenoppretting: Gå automatisk tilbake til høyimpedansetilstand etter bølgen

4.2 Kjernetekniske komponenter

Metalloksidvarist (MOV)

Materiale: sinkoksidbasert halvleder

Kjennetegn: Spenningsfølsom ikke-lineær motstand

Fordeler: Rask respons, høy strømbehandlingskapasitet

Gassutladningsrør (GDT)

Struktur: Forseglet gassfylt kammer

Kjennetegn: høy isolasjon, sterk avledningsevne

Bruksområde: Primærbeskyttelse med høy energi

Forbigående spenningsundertrykkelse diode (TVS)

Funksjoner: Ultra-rask respons (Picosecond-nivå)

Bruksområde: Precision Electronics Protection

4.3 Koordinert beskyttelse på flere nivåer

Et typisk tre-lags beskyttelsessystem:

Primærbeskyttelse: Avleder Most Energy (GDT)

Sekundærbeskyttelse: Begrenser ytterligere gjenværende spenning (MOV)

Tertiary Protection: Precision Protection (TVS)

5. Retningslinjer for valg og vedlikehold

5.1 Valgkriterier

Systemkompatibilitet:

Spenningsvurdering (UC ≥ 1,15 × Systemspenning)

Nåværende kapasitet (i ≥ forventet overspenningsstrøm)

Ytelsesparametere:

Spenningsbeskyttelsesnivå (lavere er bedre)

Responstid (raskere er bedre)

Sertifiseringsstandarder:

IEC 61643

UL 1449

5.2 Installasjonsnotater

Minimer tilkoblingstrådlengden

Sørg for pålitelig jording (bakkemotstand ≤10Ω)

Unngå å blande forskjellige SPD -typer

5.3 Vedlikeholdsanbefalinger

Vanlige inspeksjoner (minst årlig)

Overvåke feilindikatorer

Dokumentstatus etter lynhendelser

Konklusjon

Overspenningsbeskyttelse er en kritisk komponent i elektriske sikkerhetssystemer. Ved å forstå prinsippene, velge riktige enheter og sikre riktig installasjon, kan elektriske farer effektivt forhindres, og ivareta både personell og utstyr. Med teknologiske fremskritt utvikler bølgebeskyttende enheter seg mot smartere og mer pålitelige løsninger. Hos CNLONQCOM er vi opptatt av kontinuerlig teknologisk forbedring, og utvikler mer avanserte og omfattende overspenningsbeskyttere for å gi overlegen beskyttelse for alle typer elektriske systemer.
